开关电源输出电压不足的原因有哪些

开关电源输出电压不足有几个方面的原因：

一、负载电流过大

有可能是负载过大，超出开关电源的带载能力，因为开关电源的输出功率一定，如提问者所指的12V3A，输出功率只有36W，若负载电流大于3A，就会把输出电压拉低。 断开负载再测量开关电源输出电压，若输出仍然不正常，极有可能是开关电源内部故障；若输出正常，接上电源串联电流表测量负载电流是否过大，若负载电流过大，属于开关电源输出功率不足的原因，需要更换输出电流更大的开关电源。若之前输出正常，说明后端负载有短路等故障，导致负载电流过大。也可以接4Ω功率12W以上模拟负载测试，若输出正常，开关电源没问题；若输出电压偏低，开关电源内部故障，带载能力下降。

二、输入电压偏低

开关电源输入电压范围较宽，一般100V~240V左右，正常情况下输入交流电电压不会偏低至100V以下，这种情况很少，可以测量一下输入电压，也有可能是线路接触不良等故障导致输入电压偏低。

三、开关电源内部故障

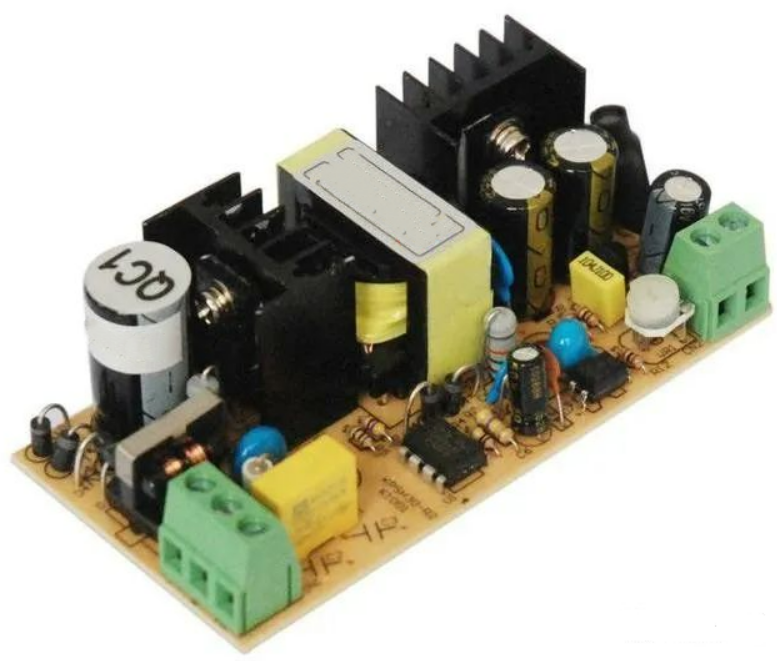

空载输出电压偏低或空载输出电压正常接上3A的模拟负载时电压偏低时，属于开关电源内部电路故障。 开关电源内部一般具有电磁干扰滤波电路（EMI）、整流滤波电路、功率开关管、PWM控制器电路、副边反馈电路、过欠压保护、过流短路保护电路等。

其基本原理是先通过整流将220V交流电转化为高压直流电，再通过电源驱动芯片、开关管等进行PWM脉宽调制转化为高频交流信号，经过高频变压器输出，然后整流得到直流电压，大部分开关电源输出端会实时进行电压监测，通过光耦进行反馈，当电压偏高或偏低时能够实时调整。 开关电源输出电压偏低可能的内部电路故障：输出反馈端的稳压二极管变质（短路或稳压值偏低等）、反馈电阻变质（比如上图R4、R6）；原边控制端开关管故障；电源驱动芯片故障（PWM控制器电路）、整流二极管故障、高频变压器故障等，故障原因查找时，需要一步步测量分析。
