开关电源的工作原理介绍

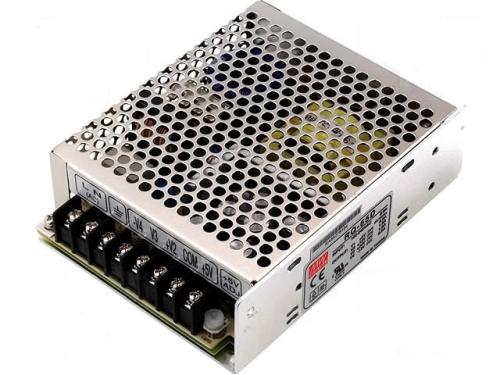

开关电源是一种电源，它可以将交流电转换成直流电，或者将直流电转换成交流电。它的主要功能电路包括变压器、滤波器、控制电路、输出电路等。变压器可以将交流电转换成直流电，滤波器可以消除电源中的杂散电流，控制电路可以控制电源的输出，输出电路可以将电源的输出调节到所需的电压和电流。

开关电源是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关电源的工作原理，简单的说是将交流电先整流成直流电，再将直流逆变成交流电，再整流输出成所需要的直流电压。

①交流电源经整流滤波成直流；

②通过高频PWM（脉冲宽度调制）信号控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给开关变压器进行变压；

③开关变压器次级感应出高频交流电压，经整流滤波变成直流电供给负载；

④输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。

开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。
