KBPC608整流桥被击穿是什么原因,导致保险丝熔断分析

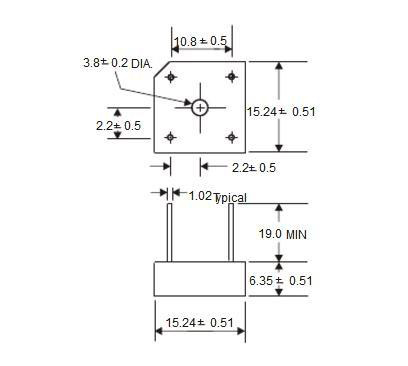

答：KBPC608桥式整流堆，外形尺寸见下图。

它是一只整定电流lF(AV)为6A，耐压VRRM为800V的桥式整流堆。适应工作温度-55~+125℃。

整流堆在电路中只是提供一个整流后输出的脉动直流电源，无论是采用 IGBT控制，还是采用SCR控制，包括整形滤波等环节，出现问题了首先回馈的就是保险丝与整流桥。

造成整流堆损坏的原因有二种。 ①整流堆电压击穿：直流电机由于运转的力距过大，转子的换相接触不良引起打火，会造成过流或谐波干扰产生过压，造成整流堆的电压击穿。电压击穿会造成内部PN结短路，此时用万用表检测时，它们之间的电阻值均很小，没有正反向电阻值了，数字万用表的蜂鸣器会发出通路的报警声。

②桥式整流堆的电流击穿：当直流电机的严重超载运行，造成驱动器lGBT 的损坏，也会造成桥式整流堆的过电流击穿。

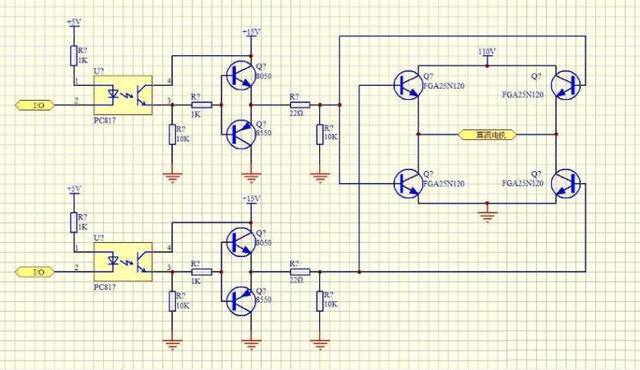

一般采用上图控制的IGBT电路均有过流保护电路，当过流检测元件开路或失效时，IGBT四支二组推挽输出控制的管损坏，也就再所难免。

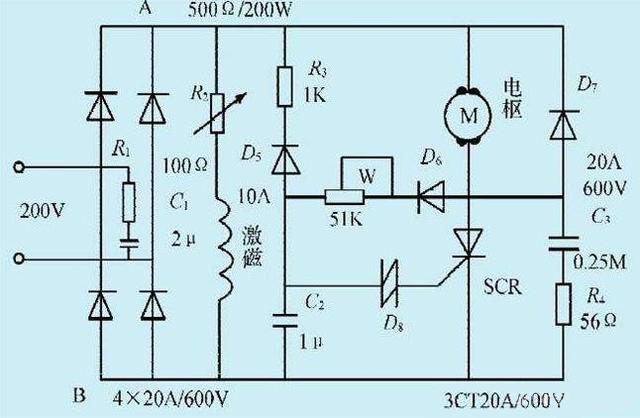

在简单的scR晶闸管控制中，scR损坏也会波击桥式整流堆的过流损坏。

过电流击穿的桥式整流堆的简单判别，用万用表测试它们的正反向电阻均为∞无穷大。
