几张图了解二极管应用以及选型

二极管有一个共同的特性单向导通，反向截止，我们从它的符号也可以看出来。

在二极管应用中要注意那些参数？

正向导通电流IF

正向导通电压VF

正向峰值浪涌电流IFSM

反向重复峰值电压VRRM

反向漏电流IR

反向恢复时间Trr

我打个比喻，可能并不合量，但基本能表达个大概意思。

大多人都见过水坝，水坝的水都是从放水闸流出，水闸与下游还是有点高度，就是VF；水坝能承受的长时间开关放水的最大水量，就是IF；比如大暴雨，刮台风，瞬间雨量暴增，大坝短时间能承受的最大暴雨水量，就是IFSM；关水闸的时间是10秒，你不能快于这个关闸时间（Trr），不然水关不住。当闸门关闭放水后，还是有一部分水反渗到地里去了，就是IR；当发生水倒灌时，要高过坝高（VRRM），才能灌过去。

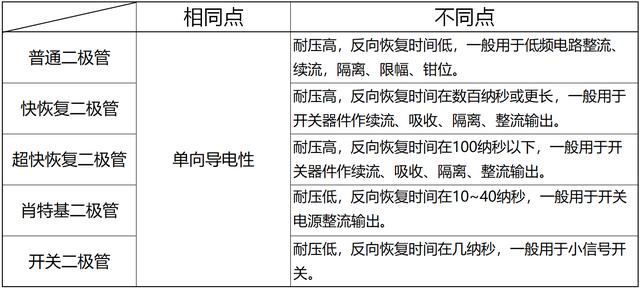

主要的二极管应用作了一下总结。

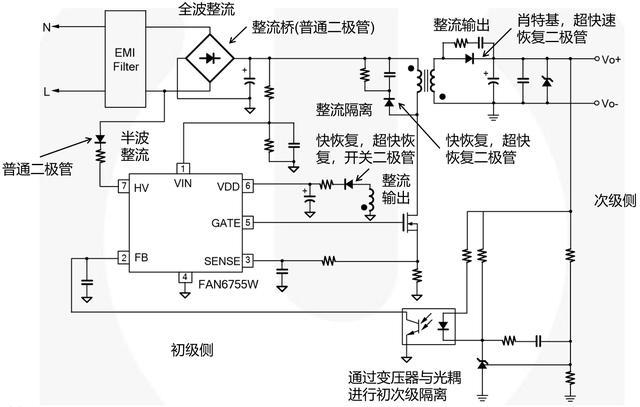

那具体在电路那个位置上

现在人们的生活节奏越来越快，希望工作效率越高越好。电子产品也一样，开关电源的效率也是希望越高越好，巴不得能量100%转换，没有损耗。这就要求二极管的开关速度也要越来越快，速度快了相当于流过的电流就多，由于二极管自身的压降，耗散功率（P=VFxIF）也越大，管子会越来越烫，无法散热导致烧毁，所以制造商想方设法的降低管压降（内阻），来减少发热量。

二极管替换，在耗散功率允许的情况下，速度快的可以替换速度慢的，速度慢的不能代替速度快的，为什么呢？

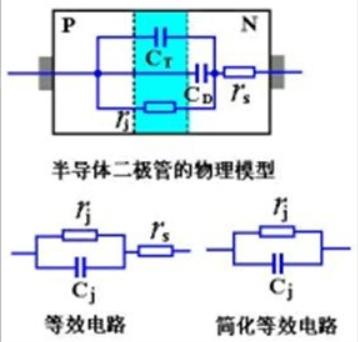

从上图可以看出，二极管等效于电阻，电容构成，在理想二极管模型上，可把它看成一个理想开关。正偏时，相当于"开关"闭合（ON），电阻为零，压降为零；反偏时，相当于"开关"断开（OFF），电阻为无限大，电流为零。

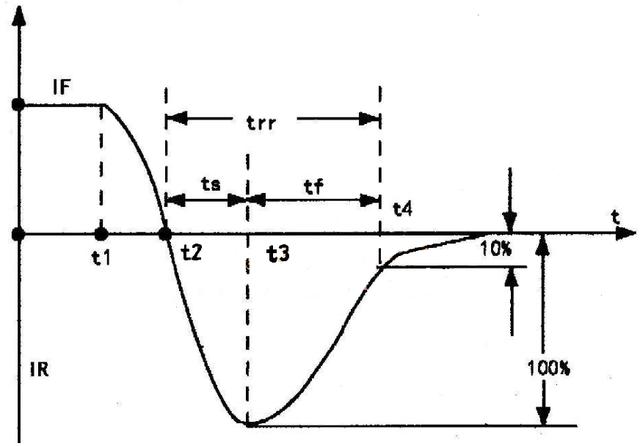

在实际应用中，二极管正向导通时，其正向电阻和正向降压均不为零；反向戳止时，其反向电阻也不是无穷大，反向电流也不为零。并且二极管开、关状态的转换需要一定时间Trr。

在高频的开关电路中，Trr这个参数就显示至关重要，低频二极管用在高频上就会因为无法快速恢复而发生反向漏电，导致管子烧毁，还有高频使等效电容直接导通，二极管失去了单向导电性，而烧毁，所以高频电路中选反向恢复时间短，自身电容小的二极管。
