晶闸管
晶闸管是一种可控整流器,其中从阳极到阴极的单向电流由从栅极到阴极的小信号电流启动。
图 1 晶闸管原理图符号

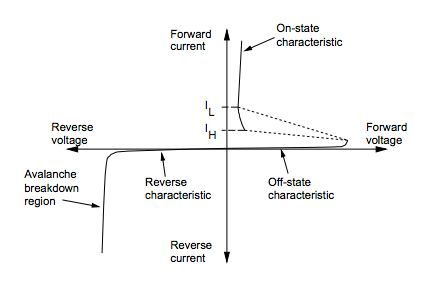

晶闸管的工作特性如图2所示。
图 2 晶闸管 V/I 特性
打开
晶闸管通过使其栅极相对于其阴极为正来导通,从而使电流流入栅极。当栅极电压达到阈值电压 VGT 并且产生的电流达到阈值电流 IGT 时,在称为栅极控制导通时间 tgt 的非常短的时间内,负载电流可以从“a”流向“k” .如果栅极电流由非常窄的脉冲组成,比如小于 1µs,则其峰值电平将不得不增加以逐渐变窄脉冲宽度以保证触发。
当负载电流达到晶闸管的锁存电流 IL 时,即使在去除栅极电流后,负载电流仍将保持流动。只要有足够的负载电流继续流动,晶闸管就会在没有栅极电流的情况下继续导通。据说它被锁定为 ON。
请注意,数据中给出的 VGT、IGT 和 IL 规格为 25 ?C。这些参数将在较低温度下增加,因此驱动电路必须为最低预期工作温度提供足够的电压和电流幅度和持续时间。
诸如 BT150 之类的敏感栅极晶闸管在高温下容易通过阳极到阴极的漏电流而导通。如果结温 Tj 增加到 Tj max 以上,就会达到漏电流高到足以触发晶闸管敏感栅极的点。然后它将失去保持阻塞状态的能力,并且在不施加外部栅极电流的情况下将开始导通。
