基于TL431对开关电源电路介绍

精密稳压芯片TL431作为一个可以提供精准稳定电压的芯片，在电路中常被用于作为一个电压基准

这在开关电源的电压反馈电路里是很常见的，理解好TL431对开关电源电路分析很有帮助

这篇文章就和大家了解一下TL431这个芯片

贴片封装的TL431

电子元器件——TL431

初识TL431

TL431是一种并联稳压集成电路，它共有三个引脚，分别是参考极REF、阳极A、阴极K

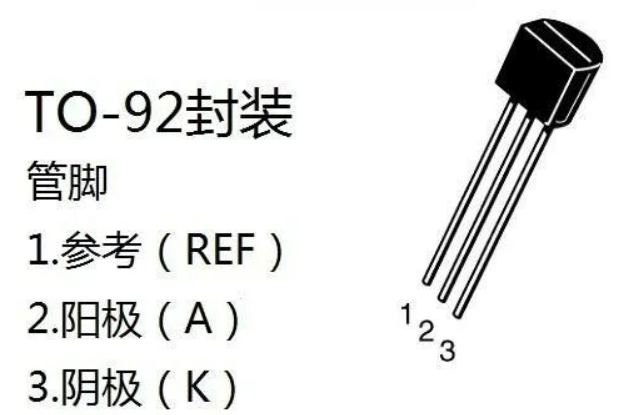

TL431封装管脚图

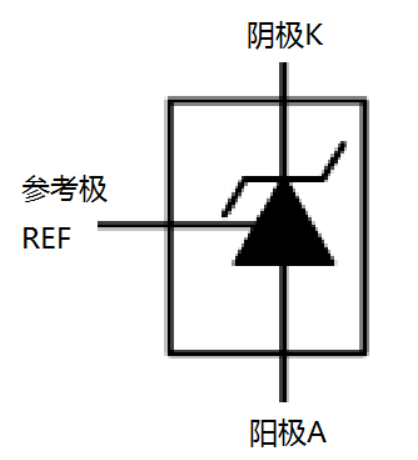

TL431符号

参考极REF通过和一个内部的2.5V稳压源进行比较，通过设定输入比较电压，可以实现2.5V到36V的输出电压

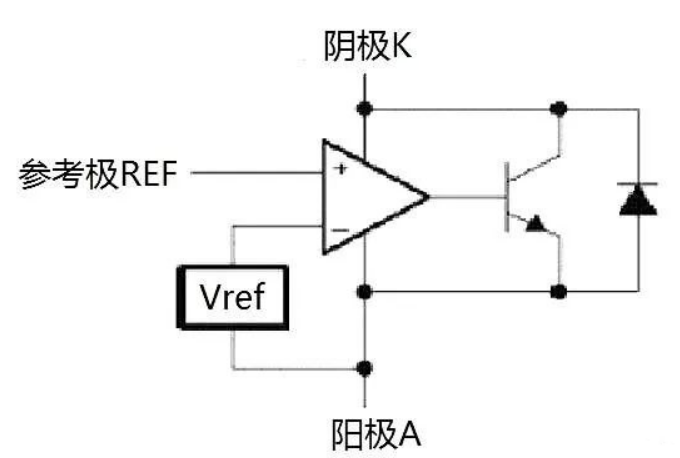

TL431内部电路

A极和K极的导通程度受参考极的输入电压控制，输入电压越大导通程度越大

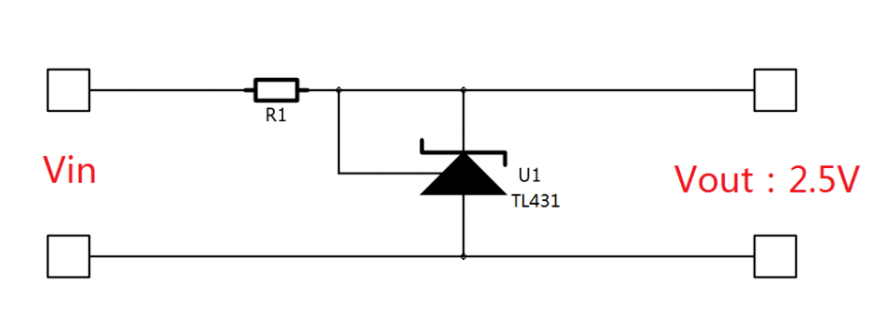

TL431稳压

精密稳压芯片TL431的稳压电路异常简单且精准，这主要得益于很少的外围器件和自身较小的温度漂移

虽然简单，但是还是需要注意两个关键参数

1.精确稳压时流过A极和K极的电流——TL431能正确稳压的条件是流过K极和A极的电流必须大于1mA

KA极电流和稳压值的关系

如图所示，当流过K极到A极的电流小于1mA时其输出电压是偏差非常大的

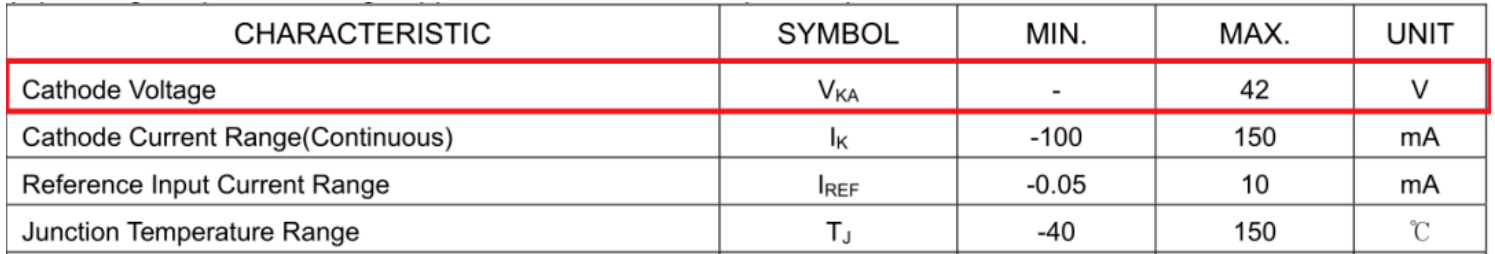

2.输入电压——TL431的技术手册规定其K极到A极电压不得大于42V，否则将可能损坏

输入电压参数

为什么说TL431是并联稳压芯片？

并联稳压是指负载和稳压器件并联在一起的稳压方法

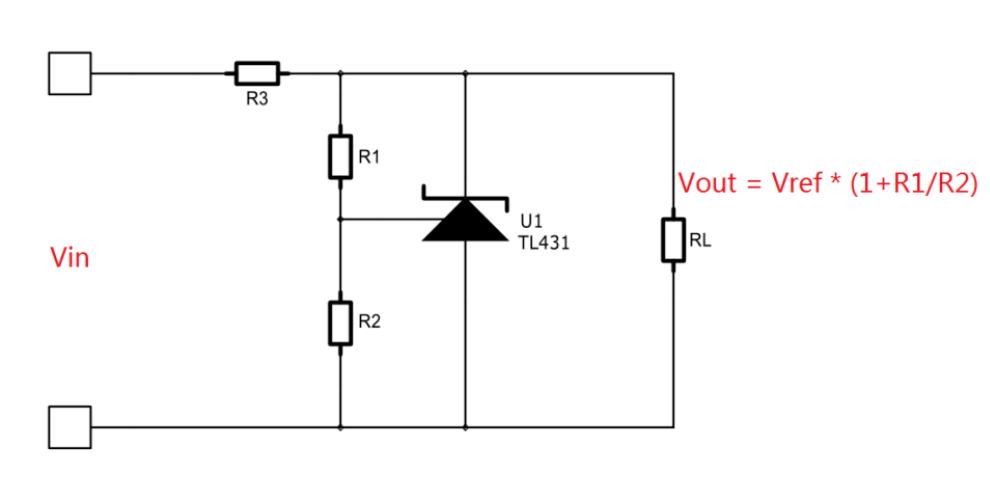

TL431并联稳压电路

↑从图中可以看到TL431的A极和K极是和负载RL并联的

当输入电压变高时，经R1和R2分压到TL431的参考极的电压升高

TL431导通程度增大，流过TL431和电阻R3的电流增大，而流过负载RL的电流减少达到稳压的目的
