基于TIP31C三极管晶体管的应用电路解析

TIP31C 应用电路

1、达林顿 TIP31C NPN 晶体管驱动直流电机

一般来说，电位器不能直接控制直流电机的速度，因为它们会消耗大量电流，因此更有可能烧毁电位器。 作为替代方案，可以更改具有少量电流的电位器来运行带有达林顿对 TIP31C NPN 晶体管的直流电机。

所以使用达林顿晶体管驱动直流电机的电路如下图所示。 该电路可由电位器、达林顿晶体管(TIP31C NPN 晶体管)、1N4148 二极管和直流电机构成。 在上面的电路中，线性电位器连接在 Vs 和 0V 之间。

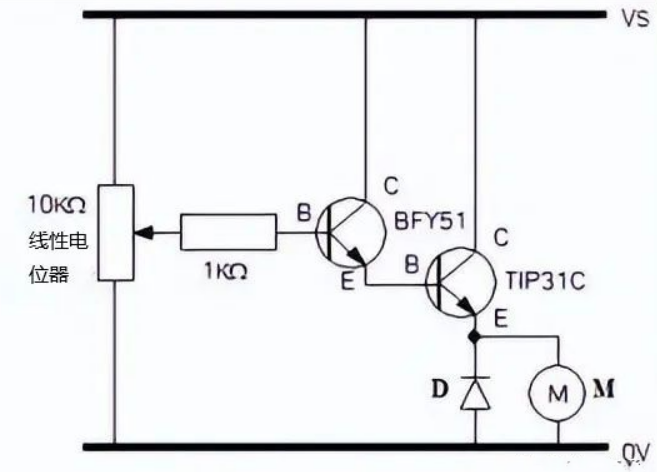

达林顿晶体管驱动直流电机

这样电位器中滑动端的电压将始终处于任何位置，否则它们将停留在两个电路电压之间。 一旦少量电流流过电位器内的滑动端，电压就会立即被一对达林顿晶体管改变。

来自可变电阻的电流可以通过大大增加电流来改变整个两个晶体管的流动并且可以通过可变电阻器来控制。

该电路的主要缺点是，达林顿晶体管不是完全线性的，因此对于可变电阻指定旋转的直流电机速度的修改在其范围的中心会更加微妙。 由于直流电机是电感负载，它会产生可能损坏第二个晶体管的“反电动势”。 像 1N4148 这样的二极管可以通过短路这个反电动势来防止这种伤害。 该电路的电源可直接由整流器提供。 该整流器将有助于防止电机“低速”卡住。 提供的最大电源电压为 60V，最高电机电流利用率为 3A。

2、TIP31C NPN 晶体管开关电路

简单的开关是晶体管在电子电路中最基本的应用之一。 简单地说，当向基极提供电压时，晶体管会在集电极-发射极沟道中传导电流。 当不存在基极电压时，开关关闭。 当基极电压存在时，开关打开。

LED：这是一个 8 毫米的红色 LED。

R1(470)：这个 470 电阻限制流过 LED 的电流，防止它烧坏，欧姆定律可用于计算电阻允许流过的电流量。

TIP31C：这是一个基本的 NPN 晶体管。 集电极连接到 R1 和 LED，而发射极接地。 当打开晶体管时，电流通过集电极和发射极，从而点亮 LED。 当晶体管关闭时，它起到绝缘体的作用，LED 不发光。

S1：此开关决定电流是否可以流向基极，关闭此开关会激活晶体管，导致电流流过 LED。 因此，关闭此开关会激活 LED，即使它没有直接连接到 LED 电路。

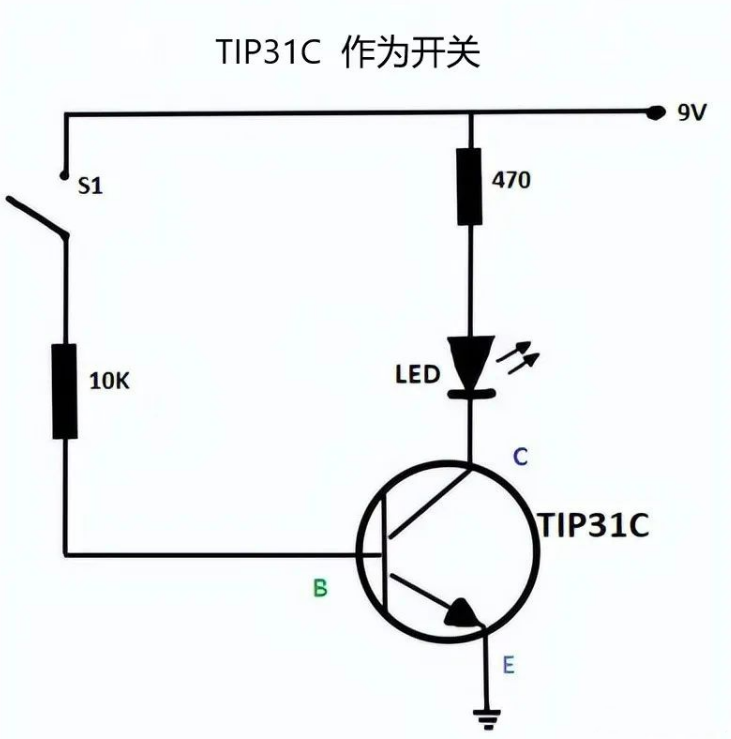

TIP31C NPN 晶体管开关电路

3、TIP31C 三极管作为放大器

晶体管通过放大微弱信号起到放大器的作用。 当向发射极-基极结提供直流偏置电压时，它保持正向偏置。 无论信号的极性如何，都会保持这种正向偏置。

由于输入电路中的低电阻，输入信号的每一个微小变化都会导致输出发生很大变化。 输入信号的发射极电流流向集电极电流，然后流经负载电阻 RL，在其两端产生高电压降。 结果，小输入值导致大输出电压，表明晶体管起到放大器的作用。

TIP31C 三极管作为放大器
