四种基本的运算放大电路

1. 同相放大电路

同相放大电路：顾名思义输出和输出信号是相位相同。放大倍数由Rg和Rf共同决定。

2. 反向放大电路

反相放大电路：顾名思义输出和输出信号是相位相反。放大倍数由Rg和Rf共同决定。

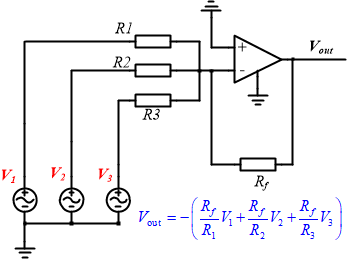

3.加法器

加法器：顾名思义输出是输入信号的和。每个信号的放大倍数有反馈电阻Rf与每个输入信号串联的电阻R共同决定。

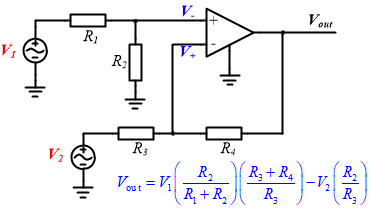

4. 差分放大电路

差分放大电路：输出信号是输入信号之差。输出信号可先由分压器规则计算同相输入端的电压V+，然后使用同相运放增益公式计算出通相输出电压Vout1。然后在使用反向增益公式计算反向输出级的电压Vout2。最后将两个输出电压相加即可。

到此为止是属于大家在都熟知的。

以上都是基于理想运算放大器设计，然而，由于运放的开环响应，会出现一些很小但应当注意的误差项。例如反相放大器的增益是否永远都能够由-Rf/Rg决定，同相放大器的增益是否由1+Rf/Rg决定?答案是，但也不是。这就要考虑到运放的开环增益，理想的开环增益无穷大，那么误差项为0;当开环增益远远大于预期的闭环增益时，那么误差项的值也会小到去可在设计中忽略。但是，当闭环增益增大时，误差项这时候就不可能被忽略掉了，如果被忽略，设计出来的电路的增益就会和理论设计的相违背。

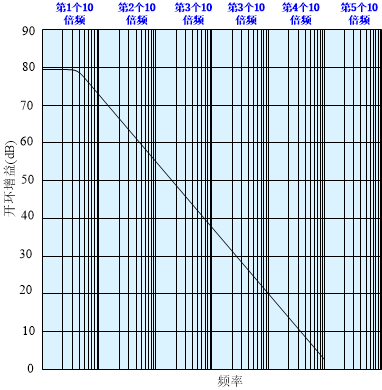

接下来先介绍一个常见的运放的开环响应，如下图所示。

这一曲线主要包括两段：一段是水平的，一段是倾斜的。最左边的频率，开环增益为80dB(即10 000V/V)。所以这一频率下能够达到的最大增益为10000。只要频率增加3个十倍频程，这一情况就会发生显著改变来响应曲线开始倾斜，能达到的最大增益只有小于40dB，或者小于100V/V。由此可知，在这一频率下运放能够获得的最大增益就显著被限制了。

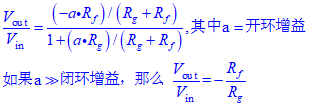

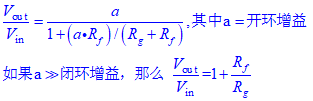

考虑到开环增益的影响，单级反相放大和同相放大运放电路在实际中的增益由一下两条公式给出。

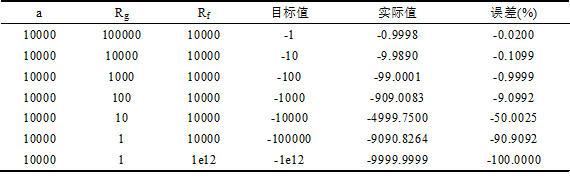

考虑到上图的开环响应图，假设频率足够低，开环增益为80dB，即能够达到的最大增益为10000.有限开环增益对反向放大电路实际增益的影响如下表所示

当Rf=Rg，理论增益为-1，有限开环增益只贡献了0.02%的误差。因此，使用误差为1%的电阻时，电阻误差都比这个误差还要大，因此，这个由开环增益引起的0.02%的误差便可以忽略不计了。但是当增益为-100时，误差达到了1%，这就足够引起注意了。略微调整电阻的值可以补偿这一误差。然而当理论增益增大到10000时，误差也增加到了50%，无论如何调整都无法补偿。如果使用一些阻值悬殊的电阻。如Rg=1Ω，Rf=1TΩ，那么能够达到的最大增益的绝对值仍然达不到10000。就像光速一样，你能够无限接近它，然是永远达不到。

同理，对于同相放大电路，其实际增益与理论增益由下表所示。低增益时误差可忽略，或者微调电阻值便可以误差范围内满足设计。但是误差达到50%，通过调整电阻值，取一些阻值来达到增益要求，可以接近但是永远无法达到开环增益。
