基于SiC二极管的交错式PFC模块知识

返回列表来源:壹芯微 发布日期 2020-10-14 浏览:-

基于SiC二极管的交错式PFC模块知识

SiC二极管

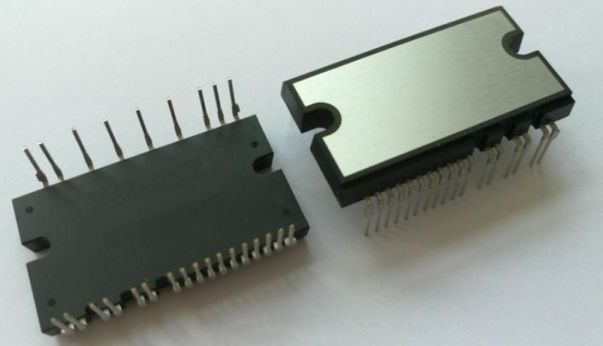

为配合客户定制开发了一款交错式PFC的模块。采用了自主研发的两颗600V40A的高频IGBT芯片和两颗SiC二极管。用零反向恢复电流600V15A SiC JBS二极管芯片,来最大化IGBT及SiC二极管性能。封装成DIP26模块,极大的方便终端客户的装配。采用真空焊接工艺降低焊接空洞率,保证高绝缘强度的情况下,提高模块导热性。

交错式PFC是一种新兴的功率因数校正PFC技术,它将传统的单个大功率PFC分解为两个功率减半的并联PFC,这两个功率减半的PFC以180°的相位差交替工作。不仅可以减小单个电感的容量,而且可以降低对功率器件的电性要求,改善热性能,同时可以减小电流纹波,进而减小升压电容均方根电流及系统损耗。常规的交错式PFC由高频IGBT及FRD二极管组成,但FRD二极管在关断时释放开通过程中存储的少数载流子,形成较大的反向电流,不仅增加了升压二极管的损耗,而且这些反向电流也会通过高频IGBT,造成高频IGBT更大的开通损耗,恶化了高频IGBT的性能。同时产生很高的di/dt,形成严重的电磁干扰。SiC的JBS二极管以多数载流子电子作为电流的媒介,不同于以少数载流子传输电流的FRD二极管,它的反向恢复电流几乎是0,可以降低高频IGBT及升压二极管的开关损耗,减小器件的电压及电流应力,改善电磁干扰。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
