基于LM567的视频信号切换电路设计介绍|壹芯微

LM567是一个高稳定性的低频集成锁相环路解码器，由于其良好的噪声抑制能力和中心频率稳定性而被广泛应用于各种通讯设备中的解码以及AM、FM信号的解调电路中。本文介绍了基于LM567的视频信号切换电路设计方案。

1.LM567主要参数

(1)电源电压4.75～9V。

(2)静态工作电流8mA。

(3)最高工作频率500KHz。

(4)8脚最大吸收电流l00mA。

图1 LM567内部结构

2.电路原理

图2所示是一主、备视频信号切换器电原理图，Z1口为主路信号输入端，22口为备路信号输入端，23口为切换后的信号输出端。集成电路LM567及其外围元件组成视频信号检测电路，LM555和继电器JC构成切换电路。为了简化电路，提高检测性能，视频信号的检测采用无绳电话上常用的音频译码器LM567，LM567是一个高稳定的锁相环，并具有同步调幅锁相检波电路。视频信号中含有丰富的15625Hz频率成分(即行同步信号)，当LM567第③脚的输入信号中含有与设定的中心频率一样时，LM567的第⑧脚由原来的高电平转换为低电平，通过V5、V6使C7、C8放电，而C7、C8的充电须经过R2、R3、R4，这样，C7、C8的放电时间比充电时间快，所以，当Z1口有视频信号时，C8上的电压很低，而当21口没有视频信号时，C8上总是保持高电压;时基电路LM555作为迟滞比较器，检测C8上的电压大小，以此判断21口上有无视频信号，有视频信号时，C8上保持高电压，LM555的第③脚输出高电平，继电器不吸合，输出Zl口信号;而如果没有视频信号，LM555的③脚输出低电平，继电器JC得电吸合，将22口的信号切换至23口，即将输出信号切换为备路信号。

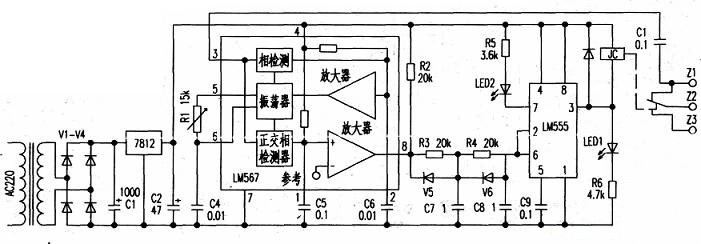

图2 主、备视频信号切换器电原理图

在电路中通过调整R1和C4来设定LM567的检测的中心频率，R3、R4、C7、C8组成滤波及抗干扰电路，LED1指示输出主路信号，LED2指示输出备路信号。

3.应用

该切换器只要主路有视频信号总是输出为主路信号，在主路无信号时，才切换为备路信号。可用在家庭、电视台监视信号时使用。

(1)家庭使用：一些家庭的电视机只有一个AV输入端，而有VCD和录像机信号，如果使用主、备视频信号切换器，在观看VCD和录像片时就不需要更换视频线了。

(2)电视台使用：从播控中心有两路视频信号通过微波设备传送到发射塔，需选择一路送给发射机发射到干家万户，可使用本主、备视频切换器进行信号的自动切换。
