基于LM324运放构建的转换器电路图解

在许多情况下，我们需要从24V电源提供12VDC。该放大器以24VDC运行。我发现这个电路足以满足我的应用需求。该电路可产生稳定的24CDC输出，并可提供高达800mA的输出电流。该电路基本上是围绕LM324IC构建的直流转换器，该转换器配置为产生开关频率的振荡器和晶体管作为半导体开关元件。

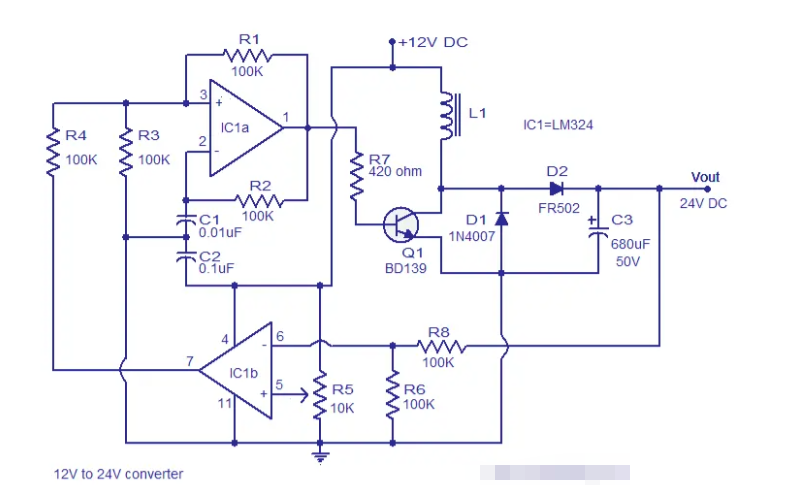

IC1LM324是该电路的核心。LM324是一款四通道运算放大器，在其内部的四个运算放大器中，这里只使用两个。IC1a、电阻R1、R2、R3和C1形成一个工作频率约为500Hz的振荡器。电阻R2和电容C1用于设置振荡器频率。IC1b作为比较器接线，将输出电压与基准进行比较，并将电压反馈到振荡器级。这样做是为了控制输出电压。使用预设R5的分压器连接到IC1的同相引脚。输出电压通过一个100K电阻连接到反相输入引脚。该比较器级的输出通过另一个1K电阻馈送到IC100a的同相输入引脚。振荡器级的输出连接到晶体管Q1的基极，电阻R7用于限制Q1的基极电流。

当振荡器级的输出为高电平时，晶体管Q1将接通，通过电感L1的电流开始增加。当振荡器的输出变为低电平时，晶体管Q1将被关断，现在电感电流的唯一路径是通过二极管D2、电容C3和负载（如果有）。反激二极管D2将正向偏置，导通状态下存储在电感中的能量将被倾倒到电容器中。二极管D1充当续流二极管。

电感器总是试图反对通过它的电流的任何变化，这里利用了电感器的这一特性。充电时，它储存能量，放电时表现得像能源。它在放电阶段输出的电压与通过它的电流变化率成正比。随着开关频率的增加，电感的感应电动势（电动势）也会增加。

对于L1，我在60型CS22Sendust芯上制作了166060SWG漆包铜线。核心的大致尺寸如下。外径=0.6英寸，内径=0.3英寸，高度=0.25英寸。

负载电流不应超过800mA。

IC1必须安装在支架上。

该电路可以组装在性能板上。

预设R5可用于调节输出电压。

C1是聚酯电容器，而C2是陶瓷电容器。

电解电容器C3的额定电压必须至少为50V。

预设R5必须是线性类型。

R7的额定功率必须为0.5瓦。
