基于LM324的运算放大电路使用介绍

运算放大电路在电子设计中非常非常常见，很多电路设计都需要运算放大电路。下面介绍一下运算放大电路的使用及其注意事项。在进行信号放大的时候，我们需要将信号放大或者缩小，这时我们可以用比例放大电路来实现。下面是LM324的使用电路图：

下面为双电源供电，单电源供电后面讲到

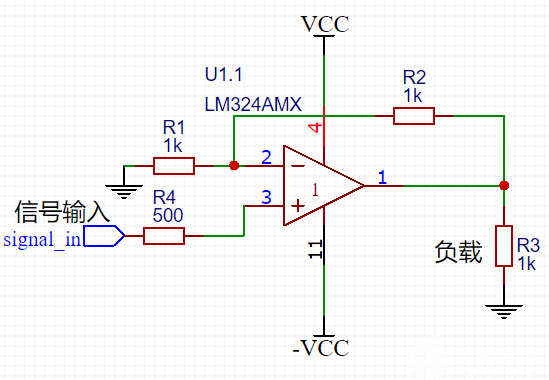

反相比例放大电路

说明：R4=R1//R2这里R4是平衡电阻，电路的放大倍数为-(R2/R1)。此电路的输入电阻较小

Ri=R1，Ro=0

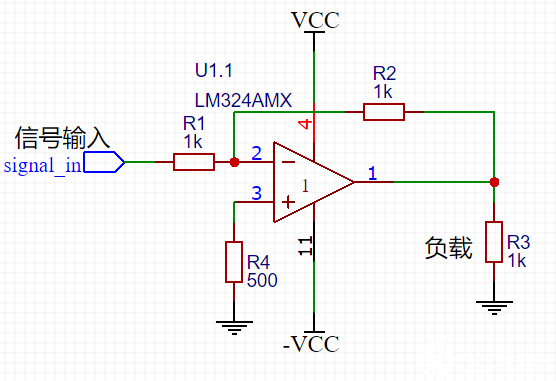

同相比例放大电路

说明：R4=R1//R2这里R4是平衡电阻，电路的放大倍数为 1+R2/R1。此电路的输入电阻很大

Ri= ∞ ,Ro=0

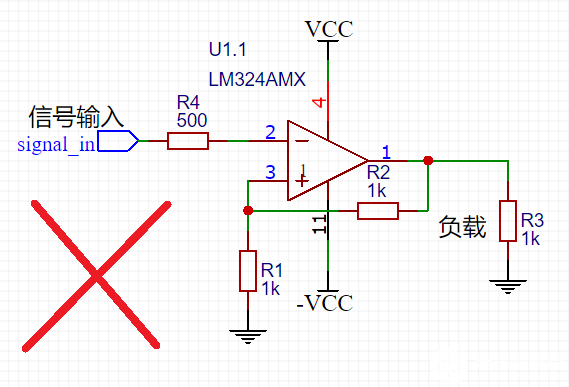

注意：上面的所有电路反馈网络都在反相输入端，因为之后加载到反相输入端才能构成负反馈电路，如果加载在同相端，则构成的是正反馈电路，这样输出就不是线性放大的，而是构成了比较器。例如：

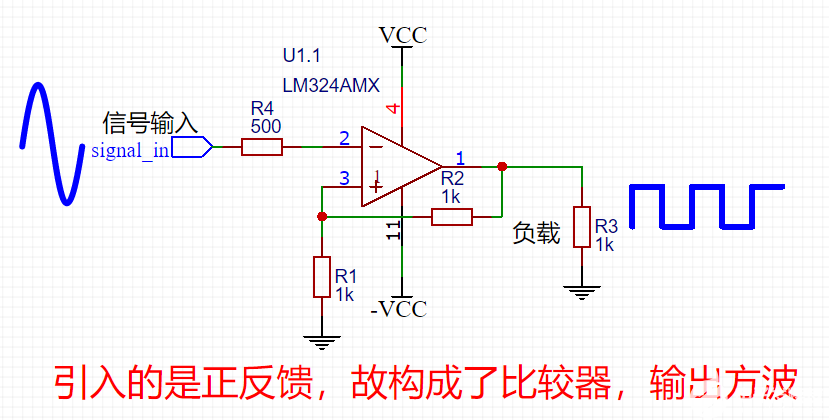

如果构成了正反馈，则输出为方波

下面讲解单电源供电

如果是单电源供电

对于同相比例放大电路，输入只能是大于零的电压，小于零的电压将输出0(低电平)

对于反相比例放大电路，无论输入什么信号，输出都是零

下图给出说明

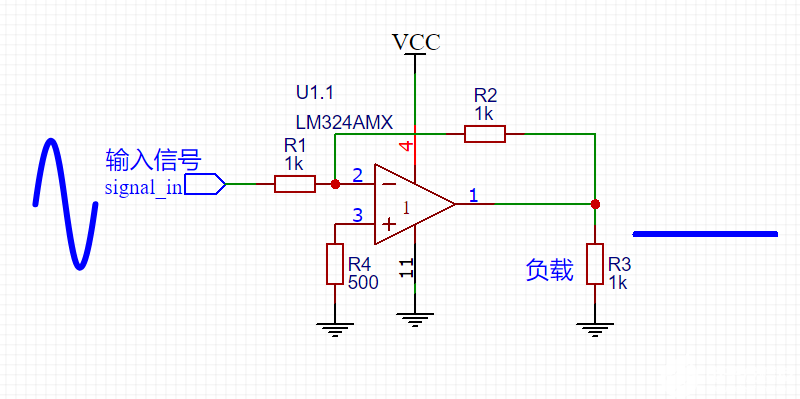

同相比例放大电路：

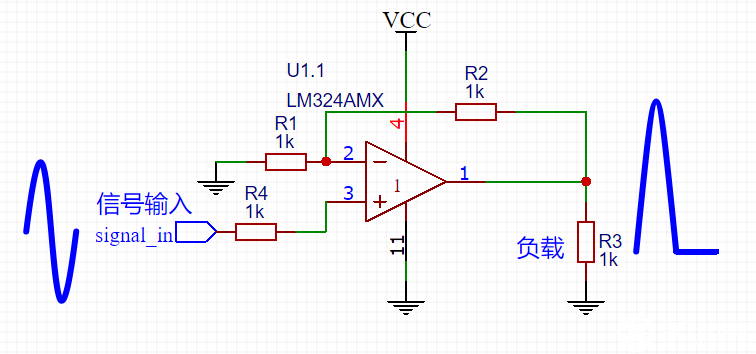

反相比例放大电路：

可以看到，如果采用双电源电路图直接接单电源，输出波形会出问题，因此，我们必须修改电路来使其工作在单电源供电下仍能正常工作。

对于同相比例放大电路来说，输入负电压部分没哟输出，因此我们要让输入负电压时输入到运放中仍然为正，为此我们需要在同相输入端叠加一个直流分量，这样就可以与来自负电压抵消，为了使正负电压对称，通常叠加分量取电源电压的一般，这样我们现在就可以设计此电路

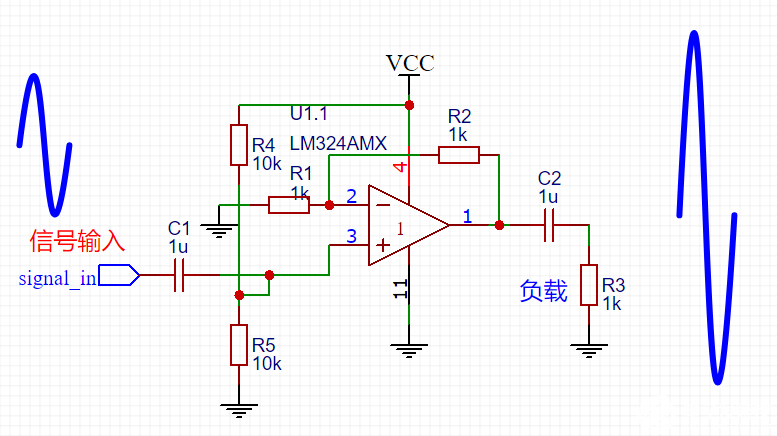

图中耦合电容的作用的消除直流分量输出，因此耦合电容应选取无极电容，例如胆电容，陶瓷电容等等。

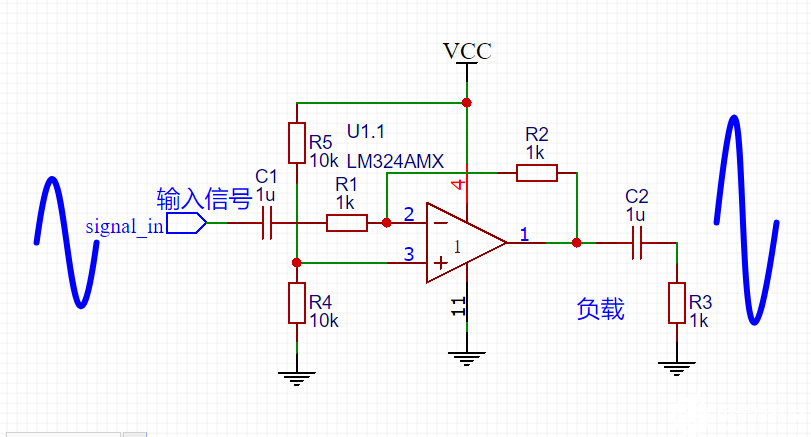

对于反相放大电路来说，原理也是一样的，只需要在同相输入端加上一个直流分量来抵消输入。
