基于LM317设计的可调稳压电源电路介绍

0-30V基于LM317的可调稳压电源电路（一）

制作可调稳压电源，选用LM317是非常方便的，但是LM317的最小输出电压为1.25V，无法从0V起调。这里介绍一个简单的电路，让LM317的输出电压可以从0V起调。

图中的LM317是大家很熟悉的三端可调稳压IC，其最高输入电压为40V，输出电压可以从1.25～37V可调，最大输出电流为1.5A。

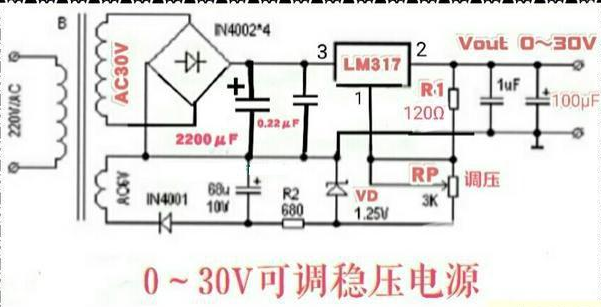

本电路中，电源变压器有两个次级，一个输出为AC30V，另一个为AC6V。AC30V经4个1N4002二极管桥式整流及电容滤波后，产生的一个约36V的直流电压加在LM317的输入端。AC6V电压经二极管整流及VD稳压后，产生一个约为－1.25V的直流电压。LM317的①脚（adj端）通过电位器RP接－1.25V的电压，当LM317的输出电压调至1.25V时，其输出的1.25V与VD产生的－1.25V电压抵消，这样LM317的输出电压便可以调至0V。

在电阻R1为120Ω、电位器RP为3KΩ时，本电路的输出电压范围为0～31.25V。通过调整RP的阻值即可改变输出电压。

本电路若想输出0V电压，要求稳压二极管的稳压值为1.25V。实际中稳压值这么小的稳压二极管不太好买，若要求不高的话，可以选用两个1N4001二极管串联来产生一个－1.25V的基准电压。1N4001的工作电流控制在几mA时，其正向压降每个约为0.6V。

为了调整输出电压方便，电路中的电位器RP最好选用多圈电位器。

顺便说一下，由于本稳压电路的输出电压最低为0V，LM317工作时的压差可能会很大，在大电流下工作时，LM317会严重发热，故制作时LM317必须外加一个面积足够大的散热片。另外，变压器次级交流电压也不要过高，否则整流滤波后产生的直流电压可能会高于40V，导致LM317损坏。

0-30V基于LM317的可调稳压电源电路（二）

用分立元件的串联式稳压电源或LM317三端稳压块可制作0-30V的可调稳压电源，电路都是典型电路。

要注意的是：

1、如必须从0V起调，需设置一个比零电位（输入输出地）更低的负电压；

2、串联式稳压电源的输入/输出压差越大其本身的功耗越大，因此可设置分档的输入电压以降低功耗。

稳压电源一般由变压器、整流器和稳压器三大部分组成。变压器将商用交流电压变为必要的低压交流。整流器把交流电力变成直流电力。滤波后，稳压器将不稳定的直流电压改变为稳定的直流电压后输出。

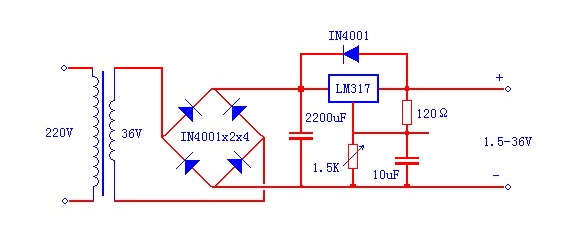

自制0～30v可调直流稳压电源原理说明

直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压电路、整流电路、滤波电路、稳压电路、电压输出指示电路、蜂鸣器报警电路，信号处理指示电路。

整流电路所使用的是整流二极管IN4007，其引脚有正负之分，白色条带的为负极，那么另一边为正极。

稳压可调集成芯片LM317采用了进口的芯片，其质量可靠，输出电压电流稳定性很高。降压变压器2根红色线接220V市电，2根黑色线（或者蓝色线）接输出36V交流电。
