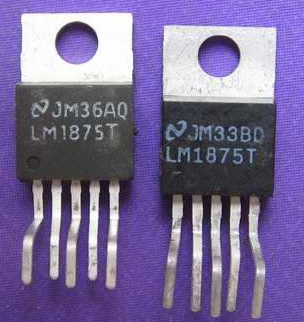

LM1875采用TO-220-5封装结构，形如一只中功率管，体积小巧，外围电路简单，且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。

1.LM1875主要参数

电压范围：16～60V

静态电流：50MmA

输出功率：25W

谐波失真：<0.02%，当f=1kHz，RL=8Ω，P0=20W时

额定增益：26dB，当f=1kHz时

工作电压：±25V

转换速率：18V/μS

2.电路原理

LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路;C03，C04，W03组成高音控制电路;R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的LM1875直流电位对前级音调电路的影响。放大电路主要采用LM1875，由1875，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定LM1875的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。

为了保证功放板的音质，电源变压器的输出功率不得低于80W，输出电压为交流2*15V，滤波电容采用2个2200UF/25V电解电容并联，正负电源共用4个2200UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。

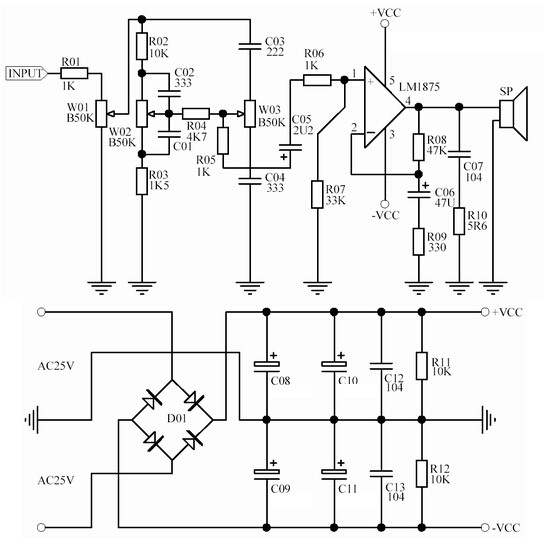

图1电路原理图

3.装配与调试

工具准备：20W电烙铁一把，万用电表一个，尖嘴钳一把，螺丝刀一把，焊锡丝和松香水若干。

准备焊接：焊接时先焊接跳线，再焊接电阻，再焊电容，再焊整流管，再焊电位器，最后焊LM1875，焊接LM1875前须先把LM1875用螺丝固定在散热片上，否则在最后装散热片时螺丝很难打进去。LM1875与散热片接触的部分必须涂少量的散热脂，以利散热。焊接时必须注意焊接质量，对于初学者，可先在废旧的电路板上多练习几次，然后再正式焊接。

调试：本功放板调试特别简单，电路板焊好电子元件后，要仔细检查电路板有无焊错的地方，特别要注意有极性的电子零件，如电解电容，桥式整流堆，一旦焊反即有烧毁元器件之险，请特别注意。接上变压器，放大器的输出端先不接扬声器，而是接万用电表，最好是数显的，万用表置于DC*2V档。功放板上电注意观察万用电表的读数，在正常情况下，读数应在30mV以内，否则应立即断电检查电路板。若电表的读数在正常的范围内，则表明该功放板功能基本正常，最后接上音箱，输入音乐信号，上电试机，旋转音量电位器，音量大小应该有变化，旋转高低音旋钮，音箱的音调有变化。

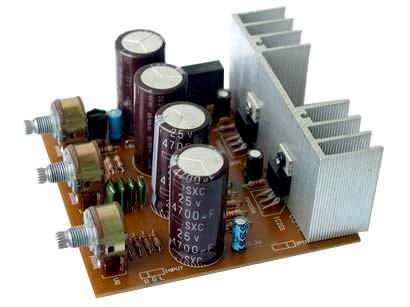

图2电路板

值得一试的实验：将C6短路，用万用表测LM1875输出端的直流电位，看是否是在30MV以内，然后接上音箱试两小时，用万用表测LM1875输出端的直流电位，看直流电位是否在30MV以内，如果是的话，则C6这个电容可以省掉，这样的话，此放大板就成一个纯直流功放了。
