基于C8051F020单片机的RS485串行通信设计知识介绍

返回列表来源:壹芯微 发布日期 2021-12-03 浏览:-

基于C8051F020单片机的RS485串行通信设计知识介绍

在计算机网络和工业控制系统中,经常需要采用串行通信来实现远程数据传输。目前,有多种接口标准可用于串行通信,包括RS232、RS422、RS485等。目前RS485通信采用差分方式来消除噪声,即信号在发送前会分解为正负2条线路,当到达接收端时将信号相减,使噪声相互抵消,还原成原来的信号,这种方式对共模干扰抑制能力较强,已广泛应用于工业控制等领域。

要实现单片机与计算机之间的RS485通信,一般可以采用2种方法:一种方法是在单片机与计算机两端分别采用RS232与RS485电平转换装置;另一种方法是采用RS485通信卡,并将其插在计算机主板上。采用前一种方法的优点是硬件装置安装简便,软件编程相对简单;缺点是通信速率被限制在20 kb/s以内。第二种方法的优点是通信距离较远,速率较高,可达10 Mb/s;缺点是需要安装通讯卡和驱动程序,并进行必要的设置。本文介绍第二种方法。

1.总体架构

在某型电子设备研制中,选用一种soc型8位单片机C8051F020,对测控系统进行数据采集。该单片机是C8051F系列的F02X子系列,其性价比在工业控制领域具有较强的竞争力。它是完全集成的混合信号系统级芯片,具有与8051指令集完全兼容的CIP一51内核,对于熟悉51单片机的技术人员来说,在硬件设计及软件编程上大大提高了开发效率。

测控计算机采用研华的IPC-610工控机,并选用PCL一846B通信卡进行RS485串行数据通信,该通信卡包含4通道,每个通道可以对32个节点进行通信。

为了实现单片机与工控机之间的RS485串行通信,必须对单片机的UART输出电平进行转换,以满足RS485串行通信需求。选用MAX485接口芯片,它是Maxim公司的一种RS485接口芯片,该芯片的结构和引脚都比较简单。

该设计理论上可以实现1台工控机(安装1块RS485通信卡)对128台单片机进行Rs485串行通信,其总体设计框图如图1所示。

总体结构

图1 总体结构

2.系统硬件设计

2.1硬件简介

(1)C8051F020单片机

C8051F020内部有2个增强型全双工UART、SPI总线和SMBus/IC,这些串行总线都用硬件实现,都能够向CIP-51内核产生中断,只需要很少的CPU干预;这些串行总线不“共享”定时器、中断或I/O端口等资源,因此可以使用任何一个或者全部同时使用。

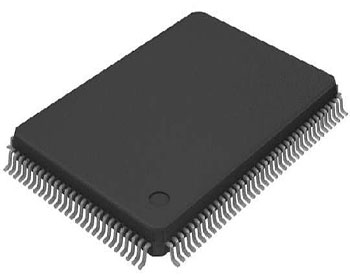

C8051F020

C8051F020

(2)MAX485芯片

MAX485芯片采用+5V电源工作,其额定电流为300μA,它能将UART输出电平转换为RS485电平。该芯片有8个引脚,其内部含有1个接收器和1个驱动器,R0为接收器的输出端,接单片机的TXD引脚;DI为驱动器的输入端,接单片机的RXD引脚。/RE是接收使能端,当/RE=0时,MAX485芯片处于接收状态;DE是发送使能端,当DE=1时,MAX485芯片处于发送状态。

MAX485芯片

MAX485芯片

MAX485芯片的A端与B端分别为接收与发送的差分信号端。当VA小于VB时,表示发送信号为"0";当VA大于VB时,表示发送信号为"1"。MAX485芯片工作时,A、B两端之间应当加上匹配电阻尺,一般选用120 Ω;当通信距离较远时,可以选用300 Ω。

(3)RS485通信卡

Rs485通信卡具有较强的抗干扰能力、较高的通信速率以及较低的价格,在工业控制等领域具有较强的竞争力和实用性。选用PCL-846B通信卡,该卡支持RS422和RS485 2种串行通信接口标准,需要通过跳线进行设置。另外,在该通信卡的4个通道上均预留有焊接终端匹配电阻的焊孔。

2.2电路设计

采用UART串行总线进行通信,因为UART是一种广泛应用于远距离、低速率、低成本通信的串行传输接口,由于其具有数据线少的特点,在数字系统设计中得到了大量应用。基本的UART通信只需要两根数据线(RXD、TXD)即可完成数据的相互通信,接收和发送都是全双工形式,其中RXD是接收端,TXD是发送端。

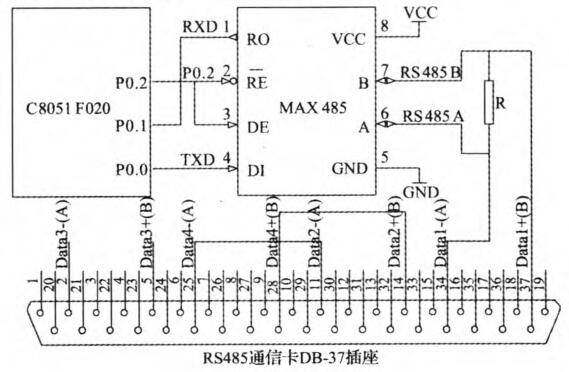

C8051F020单片机有2个UART(UART0和UARTl),以UART0为例,它的TxD和RXD分别与数字I/0引脚PO.O和PO.1复用,通过交叉开关配置寄存器进行选择。由于MAX485工作在半双工状态,它与单片机连接时的接线比较简单,只需要用单片机某一个引脚(如PO.2)来控制RE和DE这2个引脚。PCL-846B通信卡有4个通道,选择通道1与单片机进行通信,另外将通道2和通道4进行连接,以自发自收的方式实现通信卡的自检。单片机与外部电路的连接关系如图2所示。

硬件电路原理

图2 硬件电路原理

在使用RS485通信卡进行通信时,当信号传递到通信线路两端时,如果阻抗不匹配,可能会产生信号反射问题。信号反射会造成信号的失真和变形,从而导致通信错误。其解决方法就是在通信线路的两端各连接一个终端匹配电阻,保证阻抗匹配。当通信距离较短,一般在小于300m时,可不使用终端电阻。当通信距离大于300m时,应当使用终端电阻,其阻值必须与通信线路的线性阻抗相同。电阻值一般选取120Ω左右,当通信距离较长时,可以选用300Ω。

3.软件设计

3.1通信方式

C8051F020单片机的UARTo提供4种工作方式(1种同步方式和3种异步方式),以方式1为例:方式1提供标准的异步、全双工通信,每个数据字节共包含10位:1个起始位、8个数据位和1个停止位。数据从TX引脚发送,在RX引脚接收。2在多机通信中,通常选择方式2和方式3,通过使用第9数据位和内置UARTo地址识别硬件支持一个主处理器与多个从处理器之问的多机通信。

为了简化UART0的使用和软件编程,选择方式1进行多机通信,通过编写串口中断程序对通信双方进行约定。具体做法是:

1)约定发送数据的格式,本文约定以“#……*”作为合法的数据格式,即以“#”开始和“*”结束作为判断数据有效性的依据。

2)在“#”和“*”之间的数据是需要的,本文约定以第2个字符(当设备较多时,可以2个字符)作为接收设备的识别码,由接收设备(单片机或上位机)对该字符进行判断,确定是否需要接收该数据。

3)当接收设备需要知道发送数据的时,也可以约定发送设备的识别码(由于每台设备既可以是发送设备也可以是接收设备,因此可以约定一个固定的识别码),在发送数据中插入该识别码(插入位置必须事先约定),即可获知数据的设备。

3.2串口波特率

C8051F020单片机有5个16位通用计数器/定时器(T0~T4)和一个片内可编程计数器/定时器阵列(PCA)。方式1的波特率是定时器溢出时间的函数,UART0可以使用定时器1工作在8位自动重装载方式或者定时器2工作在波特率发生器方式产生波特率。以定时器2为例,其波特率的计算公式是:

式1

式中:SySCLK是单片机的系统时钟,RCAP2H和RCAP2L分别为定时器2的重装载寄存器的高8位和低8位。

波特率根据数据传输速率的实际需要确定,波特率确定后即可计算出定时器2的重装载寄存器的初始值T2

式2

采用22.1184 MHz晶体振荡器作为系统时钟,波特率为9600 b/s,计算得到T2=FFB8H(十六进制)。

3.3软件流程

C8051F020单片机内部具有JTAG和调试电路,可以通过JTAG接口对MCU进行非侵入式、全速、在系统调试。根据系统功能需求,对软件进行模块化设计,并利用Silicon Labs IDE集成开发环境对单片机进行编程与调试。利用C8051F020单片机的中断系统,直接采用C语言对UART中断服务程序进行编写。

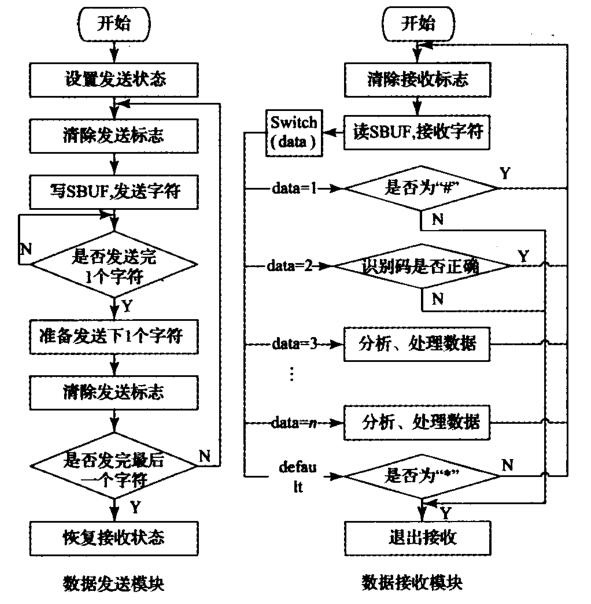

单片机的串口通信程序可由数据发送和接收2个模块构成。数据发送模块首先需要设置UART为发送状态,清除发送标志后向sBF中写入数据,开始逐个发送字符,数据发送完成后,恢复UART为接收状态。数据接收模块清除接收标志后读SBF中的数据,开始接收字符,首先判断接收数据是否有效,然后分析处理数据,接收完数据后,退出接收程序。UART串口发送和接收模块的程序流程如图3所示。

串口通信程序流程

图3 串口通信程序流程

4.实验分析

设计的系统已经应用于某型实时测控装置研制中,该测控装置含有2个单片机,其主控上位机安装有l块RS485通信卡。具体验证过程是:将1个测控装置与1台上位机距离50 m进行串行通信,通信正常可靠。将2个测控装置与2台上位机(均安装有RS485通信卡)分别相距50 m,通信线路采用并联,4个通信节点之间RS485通信正常可靠。依次类推,在多个测控装置与多台上位机进行远距离通信时,RS485通信均正常可靠。

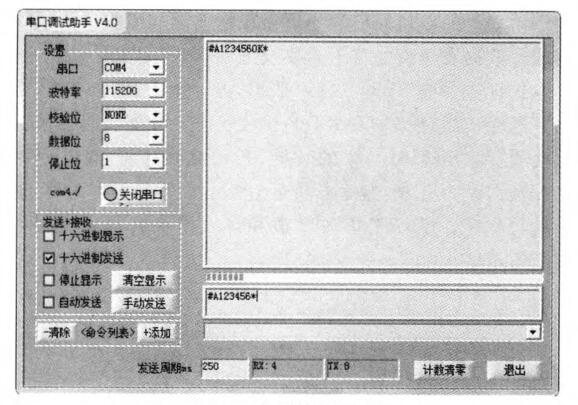

在上位机上通过串口调试助手可以简便地对串口进行调试。该调试工具可以实时发送和接收串行数据,数据格式和传输速率可调,可以动态观察各通信节点的数据收发情况。串口调试界面如图4所示。

串口调试界面图4 串口调试界面

该设计方法成功实现了单片机与上位机之间的RS485串行通信,在单片机与上位机距离50 m以内可以实现115.2 k/ps的高速通信,数据传输误码率低,完全满足系统设计指标。

结束语

以上就是基于C8051F020单片机的RS485串行通信设计介绍了。通过在单片机与工控机之间建立RS485串行通信网络,利用RS485串行通信的优势,可以保证稳定、快速、远距离地传输数据。设计的系统已经在某型实时测控装置研制中得到成功应用,经实验验证,数据传输正常可靠,达到设计要求。
