进一步提升电源使用技巧的4种方法图解
电源是将其它形式的能转换成电能的装置。电源自“磁生电”原理,由水力、风力、海潮、水坝水压差、太阳能等可再生能源,及烧煤炭、油渣等产生电力来源。常见的电源是干电池(直流电)与家用的110V-220V 交流电源。
当今的设计对为其上电的系统提出了更高的要求。您可能会发现,很多的设计问题是由电源系统引起的。为进一步提升您的电源使用技能,本电子书在第一期的基础上又增加了四种技巧。
提升电源使用技巧(一)-为低功耗设备供电
很多设备都是为使用低电压、低电流而设计的。如果功率过高,这些低功率设备很容易受到损坏。避免电源损坏的最佳方法是使用专为低功率应用而设计的电源。
对于更高功率的电源,即便其最小的 OCP(过流保护)值也可能还是不够低。就以最受欢迎的 120 W 台式电源为例,它的 OCP 值最小也是限制到 100 mA 或更高。低功率的设备更适合使用低功率的电源。例如,电流一旦超过 20 mA 就会损坏 LED 阵列样品。此时需要电源能够通过 CV/CC 跳变或 OCP 来限制电流,从而保护设备。
CV/CC 跳变可将电流保持在限定范围内,防止出现过流情况。消除了过流情况,电源就会回到正常的工作状态。图1是把电流限制在 20 mA 以下的一个简单示例。

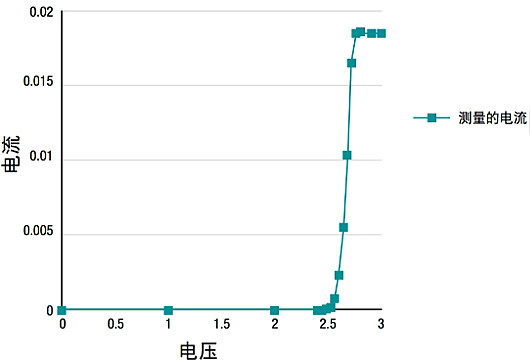

图1:表征 CC 极限值小于 20 mA 的小型 LED 阵列的电压和电流
OCP 是一种闭锁功能。一旦电流超过 20 mA,输出就会设为 0 伏并保持在零位。清除 OCP 即可重新启动输出。
输出功率较低的电源与输出功率较高的电源相比,其噪声更低。那些用于测试 LED 阵列的电源,其输出噪声通常都小于 350 uVrms。
E36312A 三路输出电源在所有三路输 出上均有 20 mA 的量程,非常适于测量低电流。使用它的低量程测量小于 20 mA 的电流时,我们可以获得更高的分辨率和精度。
提升电源使用技巧(二)-表征不断变动的功耗状态
许多设备都被设计为能够在不同的时间使用不同的功耗。某些设备可在工作状态与睡眠状态之间切换功耗,从而延长电池的使用寿命。电池和电容器都需要经常充 电。在过去,通常是用外部分析仪来记录电压和电流随时间的变化。
为超级电容器充电
我们可以使用台式电源来确定超级电容器的充电率。超级电容器可以储蓄大量电能,因而需要特别小心,以免对其造成损坏。三个主要关注点包括:
1、电压极性
2、限制充电率
3、防止过压
超级电容器的工作电压通常设计为 2.7 V 或更低。通过将多个超级电容器串联,我们可以获得更高的充电电压。但此时需要采取措施来限制充电电流,因为超级电容器的串联电阻较低,无法自行限制充电电流。
我们可以对台式电源最大电压和恒流限制来进行配置。电源将会监测电压和电流情况。对于测量结果随时间的变化,我们可以手动收集,也可以用计算机来收集。
简单的程序或应用软件(如 BenchVue)可以帮助检索电源,以便搜集数据并绘制图形。某些新款台式电源配有图形用户界面,还可直接使用 USB 存储器进行记录。图 2 中的示例是超级电容器在未达到2.7V的电压极限之前,以5A的最大速率进行充电的情况。

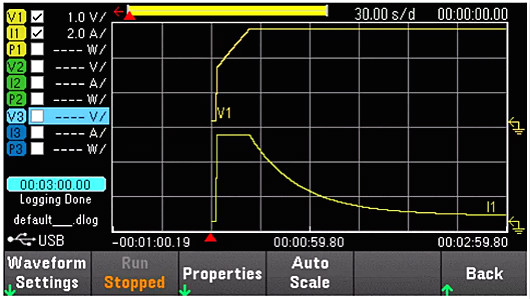

图2:E36312A 正在捕获一个 100 F 超级电容器的充电情况
当电容器达到 2.7V 以后,吸收的电流将会越来越少。电容器完成充电之后必须及时拔除电源,以避免它向电源放电。USB 中的数据可以导入 Excel 进行深入分析。
提升电源使用技巧(三)-了解瞬态响应
您注意过在启动空调以后屋里的灯光瞬间变暗的情况吗?这是因为空调吸收了大量电流,致使供电电压下降,进而导致了灯光变暗。一小段时间之后,电压还会恢复正常。
直流电源上的输出阻抗,也会造成类似的电压瞬变。对电流的需求突然增加时,电源的输出电压就会瞬间下降。同理,电流的下降会导致电源电压突然升高。瞬态响应是电源在负载的巨大变化中恢复正常的速度。例如,对于 E36312A 来说,当电流从 50% 变到 100% 时,其恢复到 15 mV 的瞬态响应时间是 50 us。通道 1 的最大电流是 5 A,50% 就是 2.5 A。

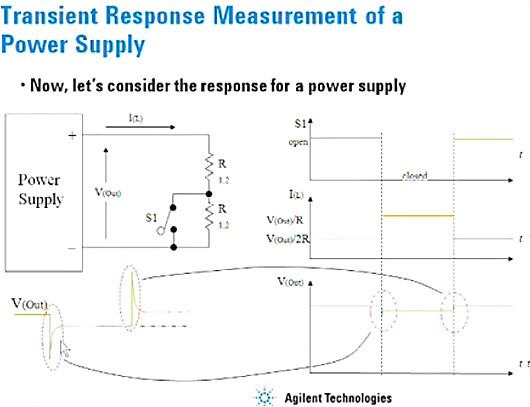

“直流电流瞬态响应:瞬态响应是什么?如何测量?为什么它如此重要?”

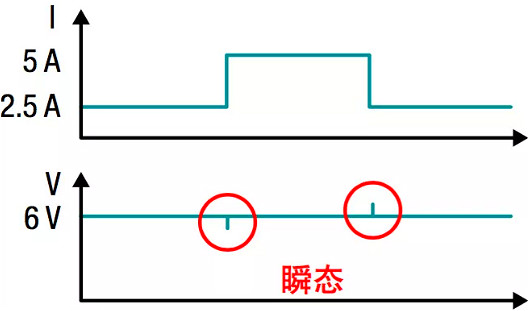

图3:上方显示的是电流从 50% 升至 100%,然后又返回 50% 所发生的电流曲线变化。响应电压如下方所示,其中包括小的瞬态变化。

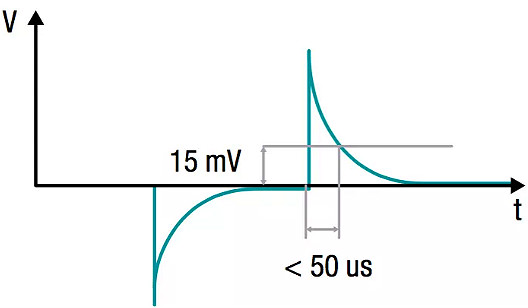

图4:图中的输出电压显示了较小的电压瞬态变化。

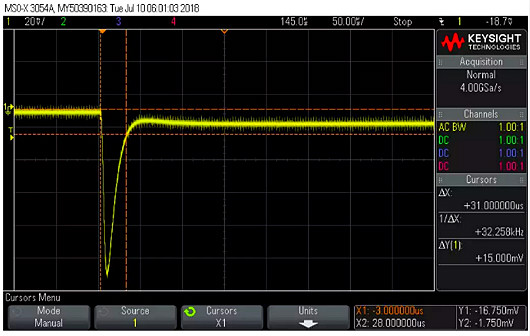

图5a:在 E36312A 的通道 1 上进行瞬态测量。在电流从满负载减至一半以后,电压在 30 us内恢复至 15 mV,反之亦然。

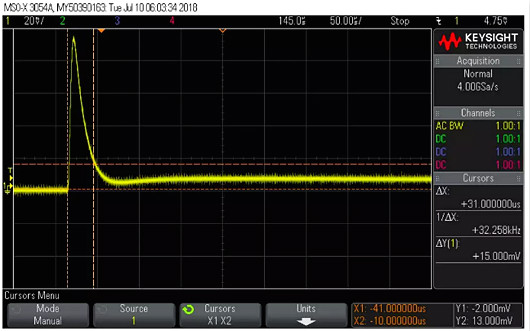

图5b:峰值电压通常与负载特性密切相关,因此不会被表征。切记,要用较短的电线并且双绞,以便实现更快的瞬态响应。
提升电源使用技巧(四)-使用列表模式动态地改变输出
列表模式使电源可以像模数转换器(DAC)或低频波形发生器一样工作。典型应用包括生成脉冲序列、斜波和阶梯波形。拥有列表模式的电源有很多,其最大步进从100 到 512 步不等。
是的电源产品拥有多种触发选择,可让多通道电源或外部仪器利用列表模式保持同步。在列表模式中,通常每一步都会包括电压电平、电流限制和输出触发。以下是一些其他选择:
1、使用外部触发或通过按键来启动列表
2、根据时间或触发来推进每个点
3、输出一次列表,或者重复它
4、为多路输出电源的每路输出使用一个独特的列表
5、保持在最后一次的电压进行输出,或在列表结束时返回到初始电压
例如,由于人眼能够感应到光线的非线性变化,因此我们可以使用列表模式让灯光以非线性的方式变暗。沿着图6中的曲线改变灯泡电压,灯光会更加流畅地逐渐变暗。生成输出电压的列表时,使用的就是这条曲线上的各个点。

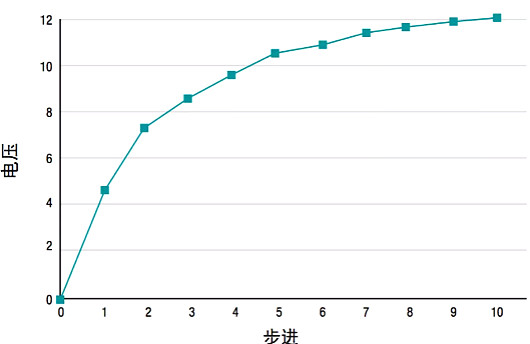

图6:沿着一条曲线改变灯泡电压可以制造出流畅的灯光秀
