基于AMS1117-3.3的接线原理介绍

返回列表来源:壹芯微 发布日期 2023-03-13 浏览:-

AMS1117-3.3

AMS1117-3.3是一种输出电压为3.3V的正向低压降稳压器,适用于高效率线性稳压器发表开关电源稳压器电池充电器活跃的小型计算机系统接口终端笔记本电脑的电源管理电池供电的仪器。

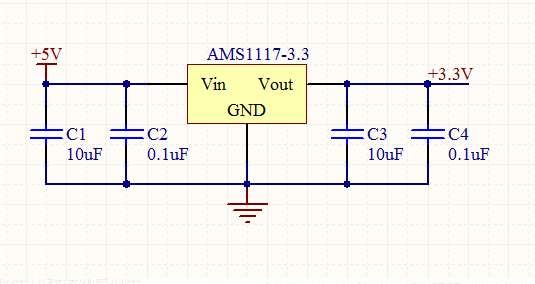

下图是AMS1117-3.3的电路图:




从左至右依次是输入、接地、输出。此外C3和C4是输出滤波电容,作用是抑制自激振荡,如果不接这两个电容,通常线性稳压器的输出会是个振荡波形。

C1和C2是输入电容,对于交流电压整流输入,它们的第一个作用是把单向脉动电压转换成直流电压,在本图中输入已经是+5V直流电源了,它们的作用就是防止断电后出现电压倒置,因此通常输入电容的容量应该大于输出电容。

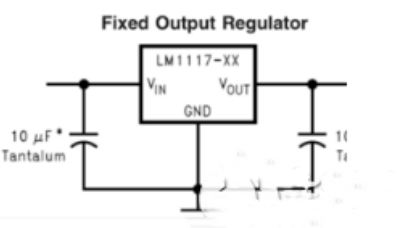

AMS1117系列稳压器有可调版与多种固定电压版,设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时,AMS1117器件的压差保证最大不超过1.3V,并随负载电流的减小而逐渐降低。

AMS1117的片上微调把基准电压调整到1.5%的误差以内,而且电流限制也得到了调整,以尽量减少因稳压器和电源电路超载而造成的压力。
