单片机应用系统中使用的显示器主要有LED和LCD两种。近年来也有用CRT显示的。前者价格低廉，配置灵活，与单片机接口方便;后者可进行图形显示，但接口较复杂，成本也较高。LED(LingEmitingDiode)是发光二极管的缩写。实际应用非常普遍的是八段LED显示器。LED显示器在大型报时屏幕，银行利率显示，城市霓虹灯建设中，得到广泛应用。在这些需要多位LED显示的场合，怎样实现系统稳定.价格低廉的显示，成为决定其成本的关键所在。因此本位提出了一种用74HC595实现多位LED显示的新方法，同时对该系统的硬件组成和软件实现作了详细说明。

1.LED静、动态显示原理

74HC595是美国国家半导体公司生产的通用移位寄存器芯片。并行输出端具有输出锁存功能。与单片机连接简单方便，只须三个I/O口即可。而且通过芯片的Q7引脚和SER引脚，可以级联;而且价格低廉。

1.1静态显示

每位LED显示器段选线和74HC595的并行输出端相连，每一位可以独立显示(见图1)。在同一时间里，每一位显示的字符可以各不相同(每一位由一个74HC595的并行输出口控制段选码)。N位LED显示要求N个74HC595芯片及N+3条I/O口线，占用资源较多，而且成本较高，这对于多位LED显示很不利。

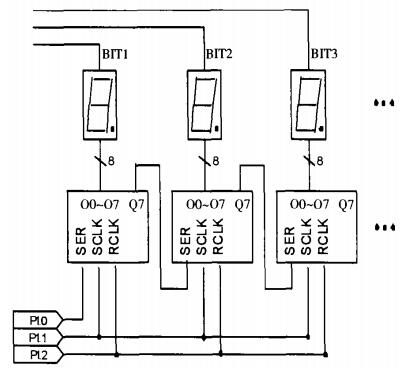

图1LED静态显示驱动电路连线

1.2动态显示

在多位LED显示时，为了简化电路，降低成本，节省系统资源，将所有的N位段选码并联在一起.由一片74HC595控制(见图2)。由于所有LED的段选码皆由一个74HC595并行输出口控制，因此，在每一瞬间，N位LED会显示相同的字符。想要每位显示不同的字符，就必须采用扫描的方法，即在每一瞬间只使用一位显示字符。在此瞬间，74HC595并行输出口输出相应字符段选码，而位选则控制I/O口在该显示位送入选通电平，以保证该位显示相应字符。如此轮流，使每位分时显示该位应显示字符。由于74HC595具有锁存功能，而且串行输入段选码需要一定时间，因此，不需要延时，即可形成视觉暂留效果。

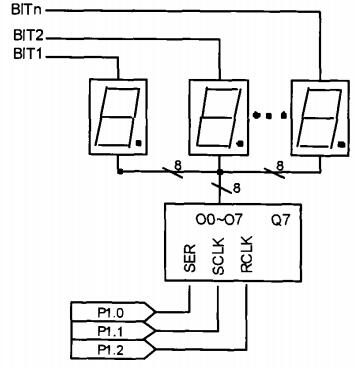

图2LED动态显示驱动电路连线图

N位LED显示时.只需要一片74HC595即可完成，成本最低。但是，此种方法的最大弱点就是当LED的位数大于12位时，出现闪烁现象，这是所有动态LED显示方式共同的弱点。

2.多位LED显示方法实现

为实现24位或更多位LED显示，本文提出了一种全新的方法。此方法结合了动态和静态显示的优点，可以说是两者的结合。段选码由三片74HC595控制，段选数据由74HC595的SER引脚串行输人，由于输出使能时钟RCLK并接在一起，因此，三片74HC595并行输出端同时输出。而三个LED位选信号也并接在一起，因此，一次可以同时点亮三位LED。此过程类似于静态显示。每片74HC595并行输出端并接8位LED，用于扫描输出，此过程类似于动态扫描过程。此方法运用3片74HC595，13条位选信号，即可实现3n位LED显示。成本低廉，而且节省资源。此种方法实现多位LED显示程序框图为图3所示，MCU为89S52。

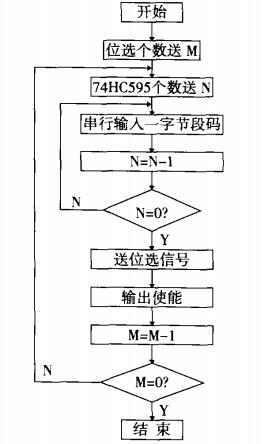

图3多位LED显示程序流程框图

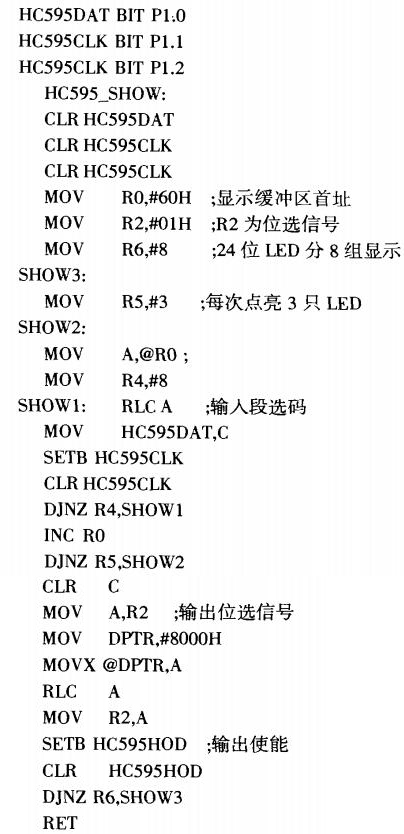

示例程序如下(24位LED显示)：

结论

本文总结了基于74HC595实现多位LED显示的方法，实践证明，此多位LED显示方法性能稳定，如再级联一片74HC595，在不需要增加I/O口线的情况下，即可实现32位LED显示;而且此方法连线简单方便，成本低廉。
