基于51单片机的温度测量系统设计介绍

如今，在很多电子产品中，将单片机用到温度检测和温度控制;而温度则是系统常需要测量、控制和保持的一个量。因此本文从硬件和软件两方面介绍了AT89C2051单片机温度控制系统的设计，对硬件原理图和程序框图作了简洁的描述。

1.系统硬件设计

系统的硬件结构如图1所示。

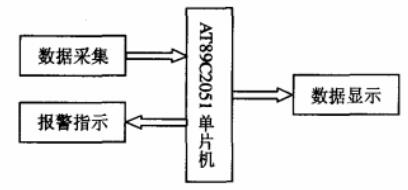

图1 系统的硬件结构

1.1数据采集

数据采集电路如图2所示，由温度传感器DS18B20采集被控对象的实时温度，提供给AT89C2051的P3.2口作为数据输入。在本次设计中所控的对象为所处室温。当然作为改进可以把传感器与电路板分离，由数据线相连进行通讯，便于测量多种对象。

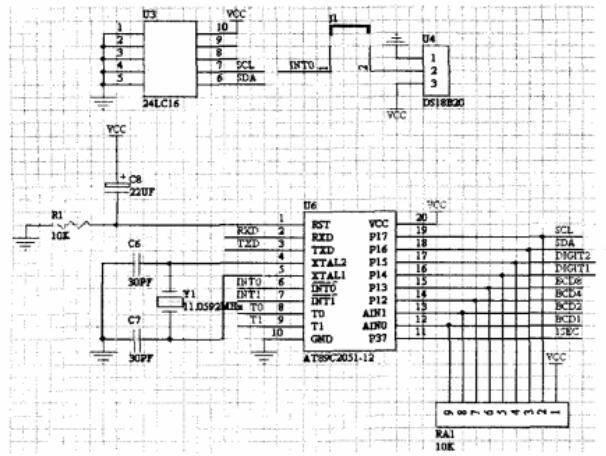

图2 数据采集电路

(1)DS18B20概述

DS18B20是DALLAS公司生产的一线式数字温度传感器，具有3引脚TO-92小体积封装形式;温度测量范围为-55℃～+125℃,可编程为9位～12位A/D转换精度，测温分辨率可达0.0625℃，被测温度用符号扩展的16位数字量方式串行输出，支持3V～5.5V的电压范围，使系统设计更灵活、方便;其工作电源既可在远端引入，也可采用寄生电源方式产生;多个DS18B20可以并联到3根或2根线上，CPU只需一根端口线就能与诸多DS18B20通信，占用微处理器的端口较少，可节省大量的引线和逻辑电路。以上特点使DS18B20非常适用于远距离多点温度检测系统。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20使电压、特性有更多的选择，让我们可以构建适合自己的经济的测温系统。如图2所示DS18B20的2脚DQ为数字信号输入/输出端;1脚GND为电源地;3脚VDD为外接供电电源输入端。

DS18B20

(2)AT89C2051

AT89C2051(以下简称2051)是一枚8051兼容的单片机微控器，与Intel的MCS-51完全兼容，内藏2K的可程序化Flash存储体，内部有128B字节的数据存储器空间，可直接推动LED，与8051完全相同，有15个可程序化的I/O点，分别是P1端口与P3端口(少了P3.6)。

AT89C2051引脚图

1.2接口电路

接口电路由ATMEL公司的2051单片机、ULN2003达林顿芯片、4511BCD译码器、串行EEPROM24C16(保存系统参数)、MAX232、数码管及外围电路构成， 单片机以并行通信方式从P1.0～P1.7口输出控制信号，通过4511BCD译码器译码，用2个共阴极LED静态显示温度的十位、个位。

串行EEPROM24C16是标准I2C规格且只要两根引脚就能读写。由于单片机2051的P1是一个双向的I/O端口，所以在我们在设计中将P1端口当成输出端口用。由图2可知，P1.7作为串性的时钟输出信号与24C16的第6脚相接，P1.6则作为串行数据输出接到24C16的第5脚。P1. 4和P1.5则作为两个数码管的位选信号控制，在P1.4=1时，选中第一个数码管(个位);P1.5=1时，选中第二个数码管(十位)。P1.0～P1.3的输出信号接到译码器4511上作为数码管的显示。此外，由于单片机2051的P3端口有特殊的功能，P3.0(RXD)串行输入端口，P3.1(TXD)串行输出端口，P3.2(INTO)外部中断0，P3.3(INT1)外部中断1P3.4，(T0) 外部定时/计数输入点，P3.5(T1)外部定时/计数输入点。由图2可知，P3.0和P3.1作为与MAX232串行通信的接口;P3.2和P3.3作为中断信号接口;P3.4和P3.5作为外部定时/记数输入点。P3.7作为一个脉冲输出，控制发光二极管的亮灭。

由于在电路中采用的共阴极的LED数码管，所以在设计电路时加了一个达林顿电路ULN2003对信号进行放大，产生足够大的电流驱动数码管显示。由于4511只能进行BCD十进制译码，只能译到0至9，所以在这里我们利用4511译码输出我们所需要的温度。

1.3报警电路简介

图3 报警电路

文中所设计的报警电路较为简单，由一个自我震荡型的蜂鸣器(只要在蜂鸣器两端加上超过3V的电压，蜂鸣器就会叫个不停)和一个发光二极管组成(如图3所示)。在这次设计中蜂鸣器是通过ULN2003电流放大IC来控制。在我们所要求的温度达到一定的上界或者下界时(在文中我们设置的上界温度是45℃，下界温度是5℃)，报警电路开始工作，主要程序设计如下：

main()//主函数

{unsigned char i=0;

unsigned int m,n;

while(1)

{i=ReadTemperature();//读温度}

if(i>0 && i<=10) //如果温度在0到10度之间直接给七段数码管赋值

{P1=designP1[i];}

else//如果温度大于10度

{m=i%10;//先给第一个七段数码管赋值

D1=1;

D2=0;

P1=designP1[m];

n=i/10;//再给第二个七段数码管赋值

D1=0;

D2=1;

P1=designP1[n];

if(n>=4&&m>=5)%%(m<=5)//判断温度的取值范围，如果大于45或小于5度，则蜂鸣器叫，发光二极管闪烁

{ int a,b;

Q1=1;//蜂鸣器叫

for(a=0;a<1000;a++)//发光二极管闪烁

for(b=0;b<1000;b++)

Q2=1;

for(a=0;a<1000;a++)

for(b=0;b<1000;b++)

Q2=0;}}}

2.系统软件设计

2.1系统程序流程图

系统程序流程图如图4所示。

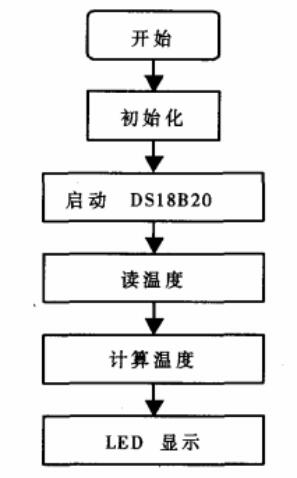

图4 系统程序流程图

2.2温度部分软件设计

DS18B20的一线工作协议流程是：初始化→ROM操作指令→存储器操作指令→数据传输。其工作时序包括初始化时序、写时序和读时序。故主机控制DS18B20完成温度转换必须经过三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。复位要求主CPU将数据线下拉500微秒，然后释放，DS18B20收到信号后等待16～60微秒左右，后发出60～240微秒的存在低脉冲，主CPU收到此信号表示复位成功。程序主要函数部分如下：

(1)初始化函数

//读一个字节函数

ReadOneChar(void)

{unsigned char i=0;

unsigned char dat = 0;

for (i=8;i>0;i--)

{ DQ = 0; // 给脉冲信号

dat>>=1;

DQ = 1; // 给脉冲信号

if(DQ)

dat|=0x80;

delay(4);}

return(dat);}

//写一个字节函数

WriteOneChar(unsigned char dat)

{unsigned char i=0;

for (i=8; i>0; i--)

{DQ = 0;

DQ = dat&0x01;

delay(5);

DQ = 1;

dat>>=1;}}

(2)读取温度并计算函数

ReadTemperature(void)

{unsigned char a=0;

unsigned char b=0;

unsigned int t=0;

float tt=0;

Init_DS18B20();

WriteOneChar(0xCC); // 跳过读序号列号的操作

WriteOneChar(0x44); // 启动温度转换

Init_DS18B20();

WriteOneChar(0xCC); //跳过读序号列号的操作

WriteOneChar(0xBE); //读取温度寄存器等(共可读9个寄存器) 前两个就是温度

a=ReadOneChar();

b=ReadOneChar();

t=b;

t<<=8;

t=t|a;

tt=t*0.0625;

t= tt*10+0.5; //放大10倍输出并四舍五入---此行没用

(3)主程序部分见前

return(t);}

小结

以上就是基于51单片机的温度测量系统设计介绍了。AT89C2051单片机体积小、重量轻、抗干扰能力强、对环境要求不高、价格低廉、可靠性高、灵活性好。本文设计是一种低成本的利用单片机多余I/O口实现的温度检测电路，该电路非常简单，易于实现,，并且适用于几乎所有类型的单片机;目前此设计已成功应用于钻井模拟器实验室室温控制。
