晶体三极管放大电路有几种可实现-原理是什么

返回列表来源:壹芯微 发布日期 2019-04-25 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,晶体三极管放大电路有几种可实现-原理是什么,请看下方

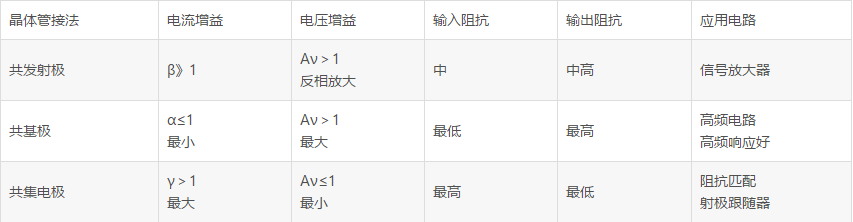

基本的三极管放大电路图目前有三种可实现,其操作原理也很简单。

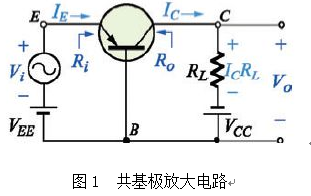

第一种:共基极放大电路,输入端(EB之间),输入阻抗低(约20~200 )是正向偏压,输出端(CB之间),输出阻抗高(约100k~1M )为反向偏压。

三极管

电流增益:当AI小于,而RL/Ri很大时,电压增益会相当的高。

三极管

电压增益:

三极管

功率增益:当AI小于,其他不变,功率增益不会变大。

三极管

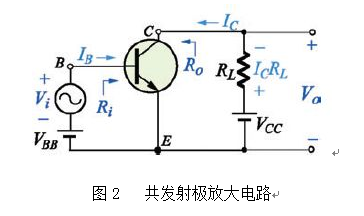

第二种:共发射极放大电路,多是应用在各放大器电路中(有电流与电压放大增益性能)

其特性-输入与输出阻抗中等(Ri约1k~5k ;RO约50k。

三极管

电流增益:当负号输出信号和输入的信号反相(相位差°)

三极管

电压增益:

三极管

功率增益:当AI小于,其他不变,功率增益不会变大。

三极管

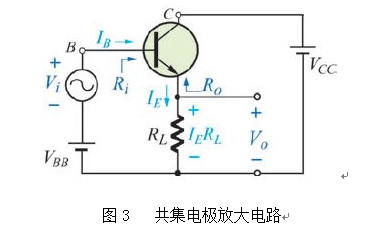

第三种:共集电极放大电路,高输入阻抗及低输出阻抗的特性可作阻抗匹配用,以改善电压信号的负载效应。

输入阻抗高(Ri约20 k );输出阻抗低(RO约20 )。

三极管

电压增益等于1,表示射极的输出信号追随着基极的输入信号,所以共集极放大器又称为射极随耦器(emitterfollower)。

功率增益Ap = AI × Av≈β ,功率增益低。

三极管

电流增益:

三极管

三极管

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
