晶体三极管的开关状态

关于三极管的开关状态

现在基本上很少用分离的三极管来搭一个放大电路了，用作放大时三极管多接成射随器，作功率放大用。

分离的三极管作放大电路有两个问题，一是比较难以计算，二是温漂较大。

下面就针对工作于开关状态的三极管用我个人的理解作一描述。

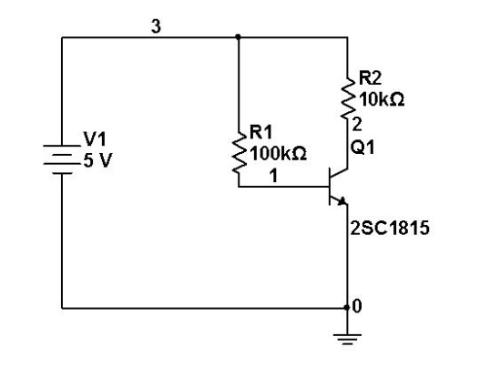

电路简化如下图所示，

三极管工作于开状态（饱合导通状态）时特点是：发射结正偏，集电结反偏，用电压来说明的话，那么基极电压约0.6-0.7V，集电极电压约0.2-0.3V。

可以说，如果不考虑三极管等的耗，任意选一个R1，可以找到很多R2使得三极管进入饱合状态，计算方法是：Ib=(Vcc-0.7)/R1,此处近似求出Ib，用Ib乘以三极管的放大倍数?（一般取30-80）,得出我们计算出集电极（发射极）的电流值Ic1，然后假设三极管处于饱合状态那么此时R2的电流应是Ic2=(Vcc-0.2)/R2.

这样，我们就得到了两个Ic的值，如果Ic1>>Ic2，甚至是数量级的差别，那么三极管就处于开关状态中的开状态（饱合状态）.

在实际取值时，R1,R2越大越好，这主要是为降低功耗而考虑的，在R1,R2的取值时，可取Ic1＝10*Ic2。
