晶体管放大器工作原理图解

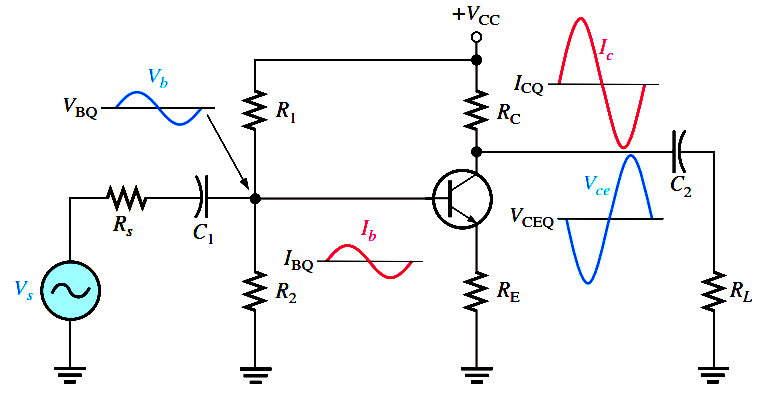

线性放大器提供信号放大而没有任何失真，因此输出信号是输入信号的精确放大复制品。一个分压器偏置晶体管，其正弦交流电源通过C1电容耦合到基极，负载通过C2电容耦合到集电极，如图所示：晶体管放大器工作原理。耦合电容阻断DC，从而防止内部源电阻Rs和负载电阻RL改变基极和集电极的直流偏置电压。

理想情况下，电容器看起来与信号电压短路。正弦源电压使基极电压在其直流偏置电平VBQ之上和之下正弦变化。由于晶体管的电流增益，所产生的基极电流变化产生较大的集电极电流变化。

晶体管放大器工作原理图

随着正弦集电极电流的增加，集电极电压降低。集电极电流在其Q点值ICQ之上和之下变化，与基极电流同相。正弦集电极 - 发射极电压在其Q点值VCEQ之上和之下变化，与基极电压异相180°，如图所示。晶体管总是在基极电压和集电极电压之间产生相位反转。

图形图片

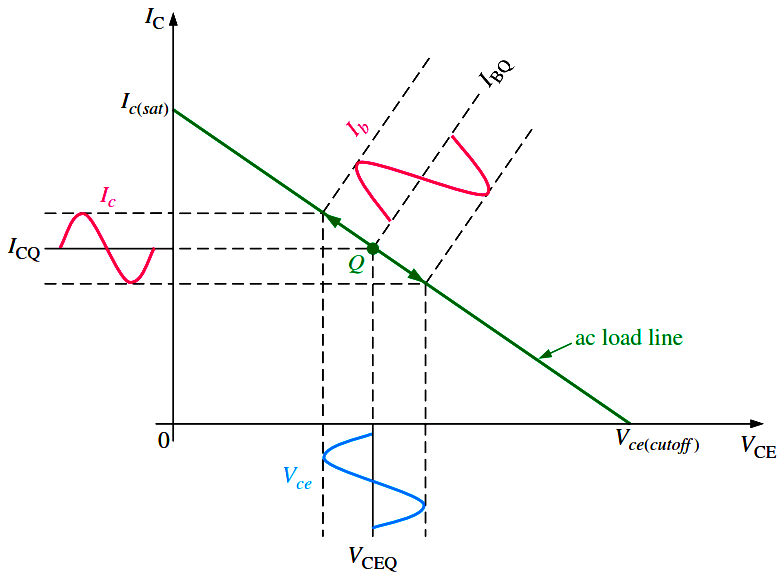

刚才描述的操作可以在交流负载线上以图形方式说明，如下图所示。基极上的正弦电压产生的基极电流在交流负载线上的Q点之上和之下变化，如箭头所示。

晶体管的放大器的负载线

图： 放大器的图形交流负载线操作，显示基极电流，集电极电流和集电极 - 发射极电压相对于其直流Q点值的变化。Ib和Ic在不同的尺度。

从基极电流的峰值，到IC轴以及向下到VCE轴投射的线表示集电极电流和集电极 - 发射极电压的峰 - 峰变化，如图所示。交流负载线与直流负载线不同，因为有效的交流集电极电阻是与RC并联的RL，并且小于单独的直流集电极电阻RC.
