晶体管电子滤波器

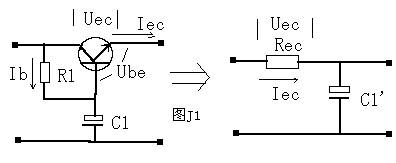

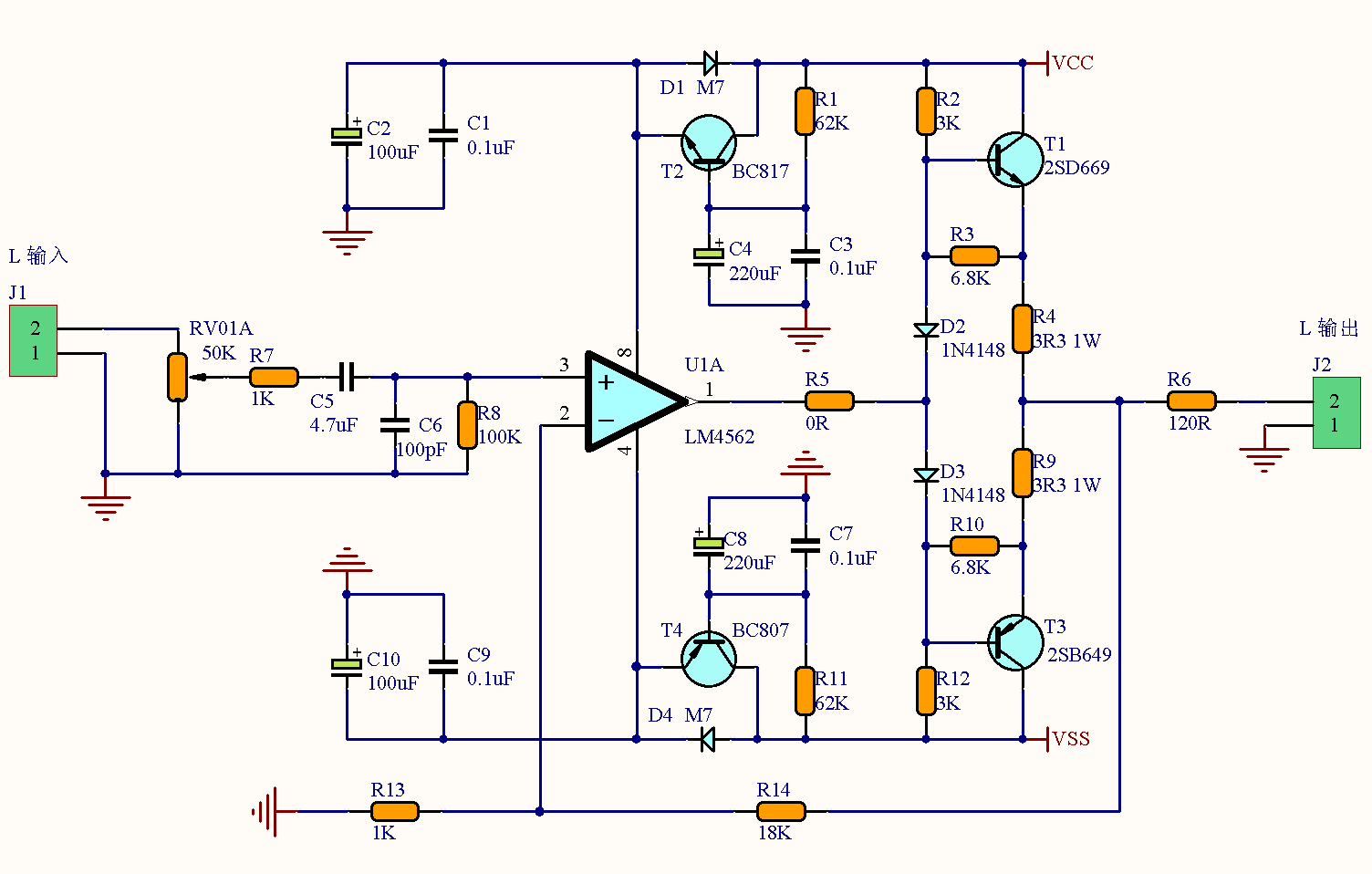

在很多电子电路中,特别是一些小信号放大电路,其电源往往会加入一级晶体管电子滤波器,其电路结构如图J1,设图的右边是一个与电子滤波效果一样的普通RC滤波电路,则它们有以下关系:
图的左边
Uec=Ib*R1+Ueb=Ib*R1
因为Iec=β*Ib (β为晶体管的直流放大系数)
所以有Uec=(Iec/β)*R1
图的右边Uec=Rec*Iec 由于左右图互相等效所以有
Rec*Iec=(Iec/β)*R1得Rec=R1/β
两滤波器的滤波性能一般用R与C的乘积来衡量,所以有:
R1*C1=Rec*C1 =(R1/β)*C1
C1=C1 /β
由上式可知,电子滤波器所需的电容C1比一般RC滤波器所需电容少β倍.打个比方设晶体管的直流放大系数β=100,如果用一般RC滤波器所需电容容量为1000μF,如采用电子滤波器那么电容只需要10μF就满足要求了
一些较高档次的扩音机的前置和收音头,对电源的滤波要求非常高,从扬声器里不能听到一点交流声。这里介绍一种电路简单,效果优异的电子滤波器,它使用较小电容就能达到几乎完全消除交流声的目的。

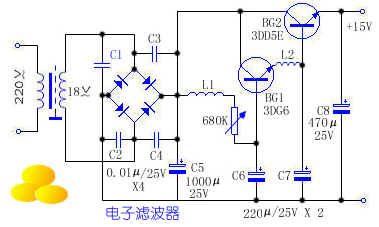

原理见图。BG1和BG2组成复合管,该电路与其它电路不同的地方主要是把滤波元件加在了复合管的基极。由于复合管的放大系数β=β1·β2,因而从BG2发射极取得的滤波效果就是L1和C6的β1倍,相当于在电路中加入了大电容和大电感,电路中大部分交流声则被抑制;由于又加入了L2和C7,它们的滤波效果又被BG2扩大了β2倍,进一步滤去残余交流声。把电感加在复合管基极的另一个优点是:基极电流较小,可以用很细的铜线绕制。该电路的L1和L2是用0.15mm左右的铜线在1/4W100K的电阻上乱绕200匝。
