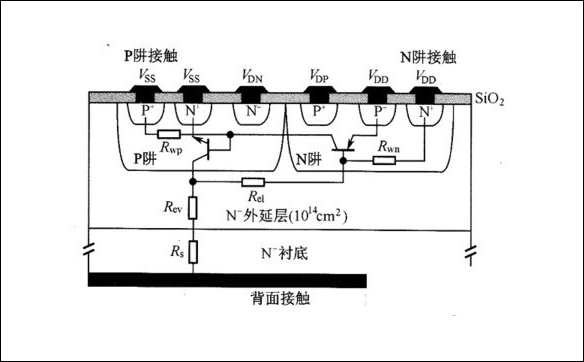

首先，电源作用于发射结上使得发射结正向偏置，发射区的自由电子不断的流向基区，形成发射极电流；

其次，自由电子由发射区流向基区后，先聚集在发射结附近，但随着此处自由电子的增多，在基区内部形成了电子浓度差，使得自由电子在基区中由发射结逐渐流向集电结，形成集电极电流。

最后，由于集电结处存在较大的反向电压，阻止了集电区的自由电子向基区进行扩散，并将聚集在集电结附近的自由电子吸引至集电区，形成集电极电流。

晶体管的特点

1、构件没有消耗

随着材料制作上的进步以及多方面的改善，晶体管的寿命一般比电子管长100到1000倍。

2、消耗电能极少

，晶体消耗电能仅为电子管的十分之一或几十分之一，不像电子管那样需要加热灯丝以产生自由电子，一台晶体管收音机只要几节干电池就可以半年一年地听下去。

3、不需预热

晶体管一开机就工作。例如，晶体管收音机一开就响，晶体管电视机一开就很快出现画面。

4、结实可靠

晶体管比电子管可靠100倍，耐冲击、耐振动。另外，晶体管的体积只有电子管的十分之一到百分之一，放热很少，可用于设计小型、复杂、可靠的电路。

晶体管作用

开关作用

控制大功率

现在的功率晶体管能控制数百千瓦的功率，使用功率晶体管作为开关有很多优点，主要是；

(1)容易关断，所需要的辅助元器件少，

(2)开关迅速，能在很高的频率下工作，

(3)可得到的器件耐压范围从100V到700V，应有尽有．

几年前，晶体管的开关能力还小于10kW。目前，它已能控制高达数百千瓦的功率。这主要归功于物理学家、技术人员和电路设计人员的共同努力，改进了功率晶体管的性能。如

(1)开关晶体管有效芯片面积的增加，

(2)技术上的简化，

(3)晶体管的复合——达林顿，

(4)用于大功率开关的基极驱动技术的进步。

直接工作在整流380V市电上的晶体管功率开关

晶体管复合(达林顿)和并联都是有效地增加晶体管开关能力的方法。

在这样的大功率电路中，存在的主要问题是布线。很高的开关速度能在很短的连接线上产生相当高的干扰电压。

简单和优化的基极驱动造就的高性能

今日的基极驱动电路不仅驱动功率晶体管，还保护功率晶体管，称之为“非集中保护” (和集中保护对照)。集成驱动电路的功能包括：

(1)开通和关断功率开关；

历史

1947年12月，美国贝尔实验室的肖克利、巴丁和布拉顿组成的研究小组，研制出一种点接触型的锗晶体管。晶体管的问世，是20世纪的一项重大发明，是微电子革命的先声。晶体管出现后，人们就能用一个小巧的、消耗功率低的电子器件，来代替体积大、功率消耗大的电子管了。晶体管的发明又为后来集成电路的诞生吹响了号角。

电力晶体管

20世纪最初的10年，通信系统已开始应用半导体材料。20世纪上半叶，在无线电爱好者中广泛流行的矿石收音机，就采用矿石这种半导体材料进行检波。半导体的电学特性也在电话系统中得到了应用。

晶体管的发明，最早可以追溯到1929年，当时工程师利莲费尔德就已经取得一种晶体管的专利。但是，限于当时的技术水平，制造这种器件的材料达不到足够的纯度，而使这种晶体管无法制造出来。

由于电子管处理高频信号的效果不理想，人们就设法改进矿石收音机中所用的矿石触须式检波器。在这种检波器里，有一根与矿石（半导体）表面相接触的金属丝（像头发一样细且能形成检波接点），它既能让信号电流沿一个方向流动，又能阻止信号电流朝相反方向流动。在第二次世界大战爆发前夕，贝尔实验室在寻找比早期使用的方铅矿晶体性能更好的检波材料时，发现掺有某种极微量杂质的锗晶体的性能不仅优于矿石晶体，而且在某些方面比电子管整流器还要好。

在第二次世界大战期间，不少实验室在有关硅和锗材料的制造和理论研究方面，也取得了不少成绩，这就为晶体管的发明奠定了基础。

为了克服电子管的局限性，第二次世界大战结束后，贝尔实验室加紧了对固体电子器件的基础研究。肖克莱等人决定集中研究硅、锗等半导体材料，探讨用半导体材料制作放大器件的可能性。

1945年秋天，贝尔实验室成立了以肖克莱为首的半导体研究小组，成员有布拉顿、巴丁等人。布拉顿早在1929年就开始在这个实验室工作，长期从事半导体的研究，积累了丰富的经验。他们经过一系列的实验和观察，逐步认识到半导体中电流放大效应产生的原因。布拉顿发现，在锗片的底面接上电极，在另一面插上细针并通上电流，然后让另一根细针尽量靠近它，并通上微弱的电流，这样就会使原来的电流产生很大的变化。微弱电流少量的变化，会对另外的电流产生很大的影响，这就是“放大”作用。

布拉顿等人，还想出有效的办法，来实现这种放大效应。他们在发射极和基极之间输入一个弱信号，在集电极和基极之间的输出端，就放大为一个强信号了。在现代电子产品中，上述晶体三极管的放大效应得到广泛的应用。

巴丁和布拉顿最初制成的固体器件的放大倍数为50左右。不久之后，他们利用两个靠得很近(相距0.05毫米)的触须接点，来代替金箔接点，制造了“点接触型晶体管”。1947年12月，这个世界上最早的实用半导体器件终于问世了，在首次试验时，它能把音频信号放大100倍，它的外形比火柴棍短，但要粗一些。

在为这种器件命名时，布拉顿想到它的电阻变换特性，即它是靠一种从“低电阻输入”到“高电阻输出”的转移电流来工作的，于是取名为trans-resistor(转换电阻)，后来缩写为transistor，中文译名就是晶体管。

由于点接触型晶体管制造工艺复杂，致使许多产品出现故障，它还存在噪声大、在功率大时难于控制、适用范围窄等缺点。为了克服这些缺点，肖克莱提出了用一种“整流结”来代替金属半导体接点的大胆设想。半导体研究小组又提出了这种半导体器件的工作原理。

1950年，第一只“PN结型晶体管”问世了，它的性能与肖克莱原来设想的完全一致。今天的晶体管，大部分仍是这种PN结型晶体管。(所谓PN结就是P型和N型的结合处。P型多空穴。N型多电子。)

1956年，肖克利、巴丁、布拉顿三人，因发明晶体管同时荣获诺贝尔物理学奖。

(2)监控辅助电源电压；

(3)限制最大和最小脉冲宽度；

(4)热保护；

(5)监控开关的饱和压降。
