金属氧化物压敏电阻(MOV)的基础知识-工作原理-规格及作用

返回列表来源:壹芯微 发布日期 2020-05-09 浏览:-

金属氧化物压敏电阻(MOV)的基础知识-工作原理-规格及作用

压敏电阻的基础知识

压敏电阻/电压相关电阻(VDR)是一种具有电压特性的元件,其电流特性与二极管非常相似。该组件用于保护电气设备免受高瞬态电压的影响。它们以这样的方式种植在器件中,即当由于高电压产生高电流时它们将自身短路。因此,设备中的电流相关组件将保持安全,不受突然激增的影响。

还应注意,压敏电阻(VDR)主要是非欧姆可变电阻器。在欧姆可变电阻器的情况下,通常使用电位计和变阻器。

压敏电阻

金属氧化物压敏电阻(MOV)

金属氧化物压敏电阻 - 基础知识

MOV是最常用的压敏电阻。这被称为使得该组件由氧化锌和其他金属氧化物如钴,锰等的混合物制成,并且在两个基本上是金属板的电极之间保持完整。金属氧化物压敏电阻(MOV)是保护重型设备免受瞬态电压影响最常用的组件。在晶粒的每个边界与其直接邻居之间形成二极管结。因此,MOV基本上是大量彼此并联连接的二极管。它们设计为并联模式,因为它具有更好的能量处理能力。但是,如果该组件用于提供更好的额定电压,则最好将它们串联连接。

当在电极上施加外部微小电压时,在每个边界的二极管结上出现反向漏电流。产生的电流也将非常小。但是,当在电极上施加大电压时,二极管边界结由于电子隧穿和雪崩击穿的结合而破坏。因此,据说该器件显示出高水平的非线性电压 - 电流特性。从特性来看,还应注意,该部件在高电压下具有低电阻量,在低电压下具有高电阻。

该组件的唯一问题是它们不能承受超过超过额定值的瞬态电压。它们在一定程度后趋于恶化。如果是这样,他们有时必须更换。当它们吸收瞬态电压时,它们倾向于将其作为热量消散。当该过程重复持续一段时间时,由于过热,设备开始磨损。

它们可以并联连接,以提高能量处理能力。金属氧化物压敏电阻(MOV)也可以串联连接,以提供更高的额定电压或提供标准增量之间的额定电压。

金属氧化物压敏电阻(MOV) - 规格

1. 最大工作电压 - 是最大稳态直流电压。在这种情况下,典型漏电流的值将小于规定值。

2. 压敏电压

3. 最大钳位电压 时一定脉冲电流被施加到所述部件,以获得最大峰值电压被获得。

4. 浪涌电流

5. 浪涌漂移 - 是指在给出浪涌电流后电压的变化。

6. 能量吸收 - 是指在没有太多问题的情况下为某一波形消耗的最大能量。

7. 电容

8. 漏电流

9. 响应时间

10. 最大AC RMS电压 - 是指可以传递到组件的最大RMS电压量。

金属氧化物压敏电阻(MOV)的工作原理

压敏电阻

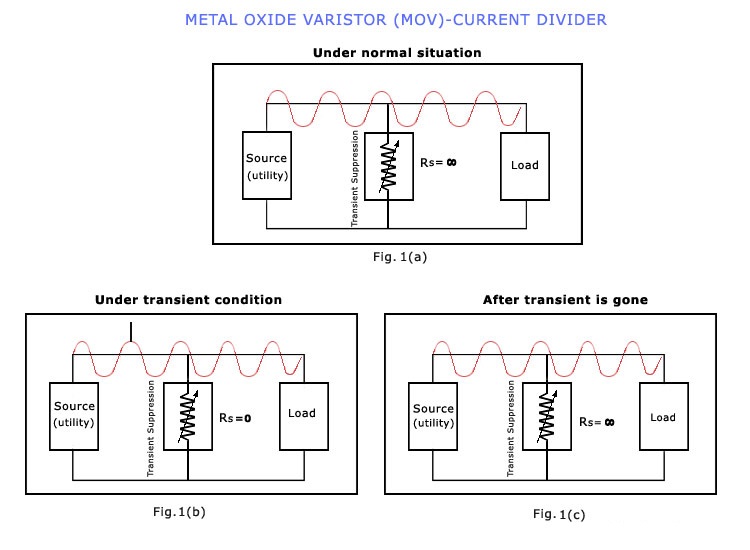

金属氧化物压敏电阻(MOV)的工作原理

金属氧化物压敏电阻(MOV)的工作如上图所示。

金属氧化物压敏电阻(MOV)的阻力非常高。首先,让我们考虑组件具有开路,如图1(a)所示。一旦其上的电压达到阈值电压,该组件就开始导通。当它超过阈值电压时,MOV中的电阻产生巨大下降并达到零。这显示在图1(b)中。由于此时器件的阻抗很小,因此器件的阻抗非常小,所有电流都将通过金属氧化物变阻器本身。组件必须与负载并联连接。通过负载的最大电压将是布线上出现的电压和器件断开的电压之和。MOV两端的钳位电压也将增加。瞬态电压通过元件后,MOV将再次等待下一个瞬态电压。如图1(c)所示。

金属氧化物压敏电阻(MOV)的作用

压敏电阻的作用主要是用作线电压浪涌抑制器。当器件上的电压低于钳位电压时,器件不导通。但是,如果压敏电阻可以处理的速率较高的高浪涌(照明)通过它,则该组件将无法执行。产生的电流会很高,会损坏MOV。

即使小的浪涌通过,压敏电阻的性能也会随着时间的推移而减慢。金属氧化物压敏电阻(MOV)的寿命将通过制造商图表解释。该图表将包含电流,时间和通过压敏电阻的瞬态脉冲数之间的图形和读数。

影响MOV性能的另一个主要原因是能量等级。当能量等级增加时,压敏电阻的寿命将呈指数变化。因此,设备可以管理的瞬态脉冲将发生变化。当每个瞬态发生故障时,这会增加钳位电压。

通过并联连接更多压敏电阻可以提高性能。评级的提高也有助于此过程。

金属氧化物压敏电阻(MOV)的最佳功能之一是其响应时间。尖峰在纳秒内通过器件短路。但是响应时间会受到安装设计方法和元件引线电感的影响。
