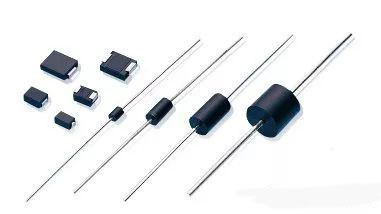

介绍TVS二极管的主要参数

处理瞬时脉冲对器件损害的最好办法是将瞬时电流从敏感器件引开。TVS二极管在线路板上与被保护线路并联，当瞬时电压超过电路正常工作电压后，TVS二极管便发生雪崩，提供给瞬时电流一个超低电阻通路，其结果是瞬时电流通过二极管被引开，避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。当瞬时脉冲结束以后，TVS二极管自动恢复高阻状态，整个回路进入正常电压。许多器件在承受多次冲击后，其参数及性能会发生退化，而只要工作在限定范围内，二极管将不会发生损坏或退化。

从以上过程可以看出，优恩建议在选择TVS二极管时，必须注意以下几个参数的选择：

1. 最小击穿电压VBR和击穿电流IR。VBR是TVS最小的击穿电压，在25℃时，低于这个电压TVS是不会发生雪崩的。当TVS流过规定的1mA电流(IR)时，加于TVS两极的电压为其最小击穿电压VBR。按TVS的VBR与标准值的离散程度，可把VBR分为5%和10%两种。对于5%的VBR来说，VWM=0.85VBR；对于10%的VBR来说，VWM=0.81VBR。为了满足IEC61000-4-2国际标准，TVS二极管必须达到可以处理最小8kV(接触)和15kV(空气)的ESD冲击，有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。对于某些有特殊要求的便携设备应用，设计者可以按需要挑选器件。

2. 最大反向漏电流ID和额定反向关断电压VWM。VWM这是二极管在正常状态时可承受的电压，此电压应大于或等于被保护电路的正常工作电压，否则二极管会不断截止回路电压；但它又需要尽量与被保护回路的正常工作电压接近，这样才不会在TVS工作以前使整个回路面对过压威胁。当这个额定反向关断电压VWM加于TVS的两极间时它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流ID。

3. 最大箝位电压VC和最大峰值脉冲电流IPP。当持续时间为20mS的脉冲峰值电流IPP流过TVS时，在其两端出现的最大峰值电压为VC。VC、IPP反映了TVS的浪涌抑制能力。VC与VBR之比称为箝位因子，一般在1.2~1.4之间。VC是二极管在截止状态提供的电压，也就是在ESD冲击状态时通过TVS的电压，它不能大于被保护回路的可承受极限电压，否则器件面临被损伤的危险。

4. Pppm额定脉冲功率，这是基于最大截止电压和此时的峰值脉冲电流。对于手持设备，一般来说500W的TVS就足够了。最大峰值脉冲功耗PM是TVS能承受的最大峰值脉冲功耗值。在给定的最大箝位电压下，功耗PM越大，其浪涌电流的承受能力越大。在给定的功耗PM下，箝位电压VC越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还与脉冲波形、持续时间和环境温度有关。而且，TVS所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频率(持续时间与间歇时间之比)为0.01%。如果电路内出现重复性脉冲，应考虑脉冲功率的累积，有可能损坏TVS。

5. 电容量C。电容量C是由TVS雪崩结截面决定的，是在特定的1MHz频率下测得的。C的大小与TVS的电流承受能力成正比，C太大将使信号衰减。因此，C是数据界面电路选用TVS的重要参数。电容对于数据/信号频率越高的回路，二极管的电容对电路的干扰越大，形成噪声或衰减信号强度，因此需要根据回路的特性来决定所选器件的电容范围。高频回路一般选择电容应尽量小(如LCTVS、低电容TVS，电容不大于3pF)，而对电容要求不高的回路电容选择可高于40pF。

注：TVS的选型

最大箝位电压VC要小于电路允许的最大安全电压。

截止电压VRWM大于电路的最大工作电压，一般可以选择VRWM等于或者略大于电路的最大工作电压。

额定的最大脉冲功率（TVS参数中给出） PM要大于最大瞬态浪涌功率。
