寄生二极管的作用和方向判断方法介绍

返回列表来源:壹芯微 发布日期 2023-02-25 浏览:-

一、寄生二极管的作用

1、mos管本身自带有寄生二极管,作用是防止VDD过压的情况下,烧坏mos管,因为在过压对MOS管造成破坏之前,二极管先反向击穿,将大电流直接到地,从而避免MOS管被烧坏。

2、防止管子的源极和漏极反接时烧坏MOS管,也可以在电路有反向感生电压时,为反向感生电压提供通路,避免反向感生电压击穿MOS管。

二、寄生二极管的方向判断

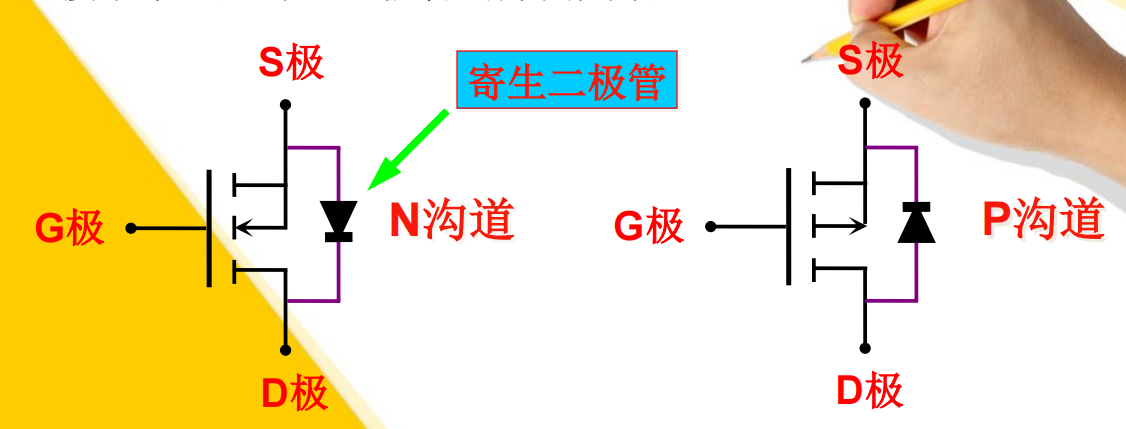

它的判断规则就是: N沟道,由S极指向D极; P沟道,由D极指向S极。

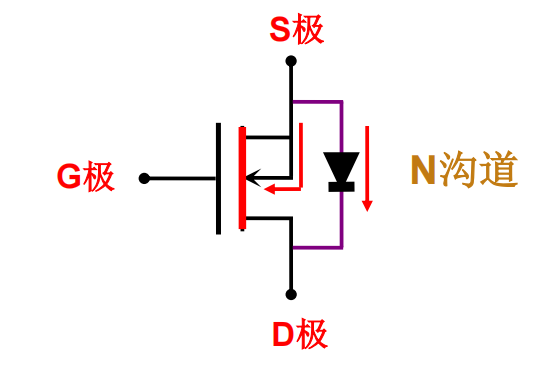

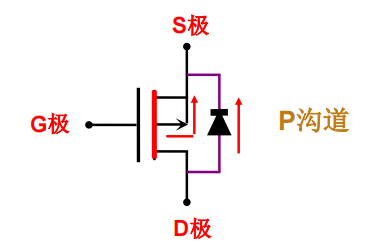

再继续看下面两张图:想像DS边的三节断续线是连通的不论N沟道还是P沟道MOS管,中间衬底箭头方向和寄生二极管的箭头方向总是一致的:要么都由S指向D,要么都由D指向S。
