筋膜枪烧mos管的原因分析

筋膜枪MOS

有刷筋膜枪的电机驱动板，主要是有两种电压，一种是12V控制板，一种是7.4V左右的。大部分是直接由单片机控制的

由于单片机控制的，所以在结电容上和开启电压有所要求，一般要求开启电压要在2V以内，否则MOS不能实现完全导通

当是使用7.4V电机，建议使用20V的MOS。更加容易驱动，内阻也更低。

问题：筋膜枪MOS为什么烧？

大部分筋膜枪 12V无刷电机的MOS会烧都是由于，电压击穿和电流击穿。如何判定是电流击穿还是电压击穿。

电压击穿，表面无伤痕。电流击穿，直接热击穿MOS，表面呈现烧痕和击穿。

电压击穿：12V的无刷电机，一般情况下，开机的尖峰电压呈现为17V。在电机顶住人体的时候，持续堵转，这个情况下

MOS的DS反向电压是比较高的，做的不好电机，没在电机的正负极加电容吸收尖峰，峰值可能会跑到36V。

电流击穿：电机控制板上，持续的堵转，会产生比较大的反向电流，这个时候要通过DS并一个快恢复二极管，使得堵转能量泄放到地上去，如果不加可能会存在电流直接击穿MOS的栅氧层，直接使得MOS导通无法受控。

当发现加了二极管后还是容易出现MOS击穿的现象，且电压也是正常的情况下，可以判定该MOS是存在一定的虚假电流。

应当选择结电容在1000pF以上的。以为结电容和MOS的寄生二极管有正向关系，结电容越大，寄生二极管越强。EAS能力越强。

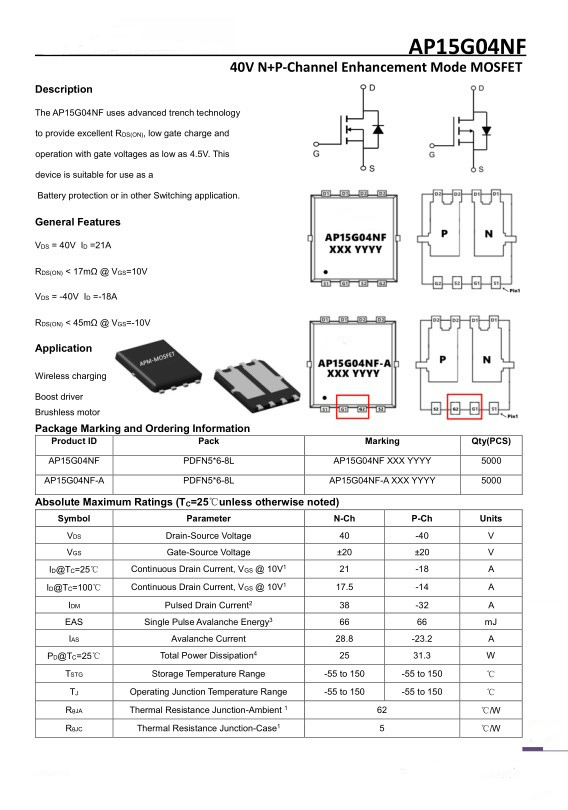

小型化口袋筋膜枪专用MOS，PDFN5*6 N+P-40V AP15G04NF，5*6 双管MOS。

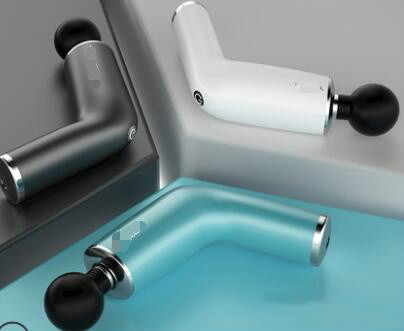

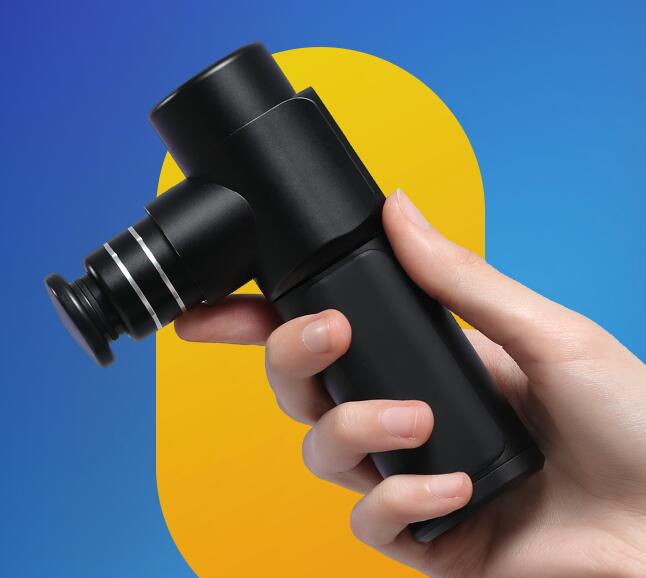

口袋筋膜枪

1、如何设置筋膜枪保护电流点！

2、如何降低筋膜枪MOS管温度

3、筋膜枪小型化专利问题

4、筋膜枪锂电池控制板小型化问题
