最简单的三极管音频放大电路

最简单的三极管音频放大电路

调节R1大小，使在最大输出时信号不失真即可，减小R可输出更大的功率。

如果有万用表，可将C极电压调为电源电压的1/2左右。

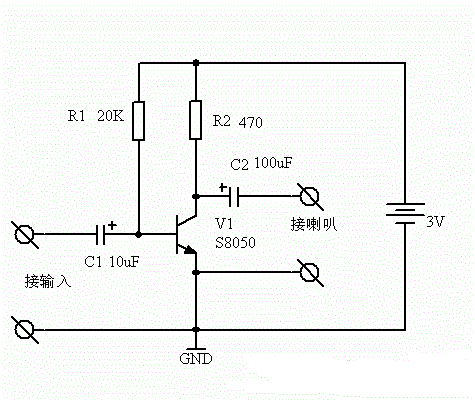

图一 固定偏置 ，电源电压对偏置电流影响很大

基本的共发射极电路

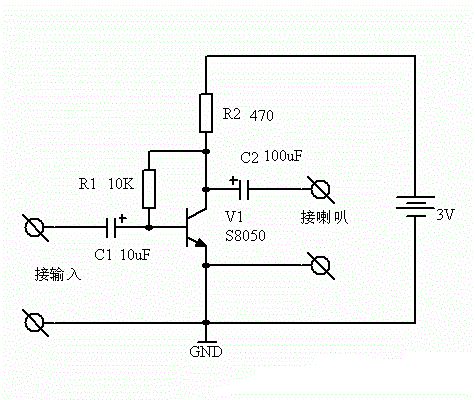

图二 偏置接入负反馈，放大倍会变小，电源电压对偏置电流影响较小。

电压负反馈接法,适应电压范围更宽。

此种属甲类放大类，效率最低，特点是简单。低电压电路中极少采用，因为输出功率太小，实际多用在功率推动电路，同时放大电压和电流。
