电路图分析：

用运放设计的恒流源电路引入了反馈，相比三极管式的恒流源，运放式的恒流源有足够的精度和可调性。

利用运放的“虚短”特性，同相电压=反相电压。同时电路中反相输入端又接一电阻RS至地。所以本例恒流源输出电流大小为：Iout=Vref/Rs

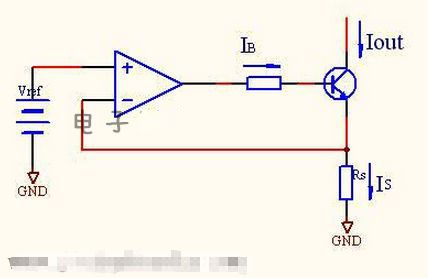

虽然，三极管发射极电流与集电极电流近似相等，但实际上，发射极的电流还包含了基极电流。如下图所示：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差。

可以看出，运放输出级使用三极管时，输出电流会产生基极电流分量这一误差。

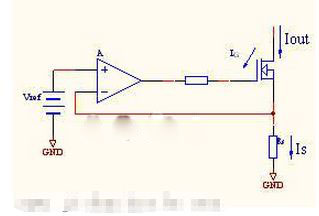

如果此时还不满足电路精度要求，可将三极管改成MOSFET：

这MOSFET中，它属于压控器件，栅极需要的电流很小。Iout和Is可以非常的接近，相比三极管而言，电流的精度提升了。

运放式的恒流源虽然优点明显，单身缺点也明显。运放的Vref电源需要用户额外提供。
