集成电路引脚的识别方法介绍

在科技高速发展的今天，集成电路的使用已经相当普遍。我们在使用集成块时，遇到的第一个问题就是如何正确识别集成电路的各引脚，使之与电路图中所标的引脚相对应，这是使用者必须熟练掌握的一项基本技能。由于集成电路的型号很多，不可能根据型号去记忆相应各引脚的位置，只能借助于集成电路的引脚分布规律，来识别形形色色集成电路的引脚号。其规律：一般是从外壳顶部向下看，从左下角按逆时针方向读数，其中第一脚附近一般有参考标志，如缺口、凹坑、斜面、色点等。现把常见的几种标记及引脚顺序的识别方法分述如下：

单列直插集成电路

1 .圆脚标记

使用这种识别标记的集成电路，用圆柱形金属外壳封装，其引脚按圆周分布，外形如图1所示。它的引脚排列顺序是：从管顶往下看，自管键开始沿逆时针方向依次是第1 、2 、3…… 脚(见图1)。5G1555 、AN374等的引脚就是这样排列的。

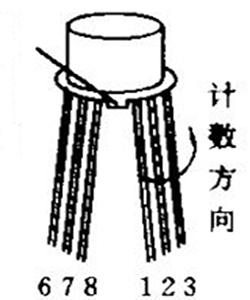

图1 圆脚标记

2 .弧形凹口标记

这种识别标记多用在双列直插型集成电路上。弧形凹口位于集成电路的一个端部，其外形如图2所示。引脚排列顺序的识别方法是，正视集成块外壳上所标的型号，弧形凹口下方左起第1脚为该集成电路的第1脚，以这个引脚开始沿逆时针方向依次是第2 、3 、4…… 脚(见图2)。TA7614AP 、μPC1353C等就是使用这种识别标记的。

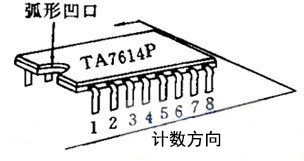

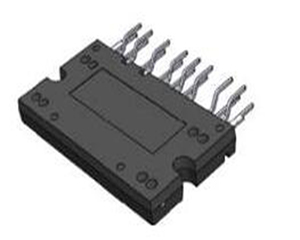

图2 弧形凹口标记

3 .圆形凹坑、小圆圈、色条标记

双列直插型和单列直插型的集成电路多采用这种识别标记，其外形如图3所示。这种集成电路的引脚识别标记和型号都标在外壳的同一平面上。它的引脚排列顺序是，正视集成块的型号，圆形凹坑(或小圆圈、色条)的下方左起第一脚为集成电路的第1脚。对于双列直插型的集成块，从第1脚开始沿逆时针方向，依次是第2 、3 、4…… 脚;对于单列直插型的集成块，从第1脚开始其后依次是第2 、3 、4…… 脚(见图3)。LA4422 、NE555P 、CD4017BCN等都是使用这种识别标记。

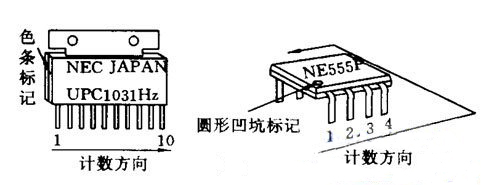

图3 圆形凹坑、小圆圈、色条标记

4 .斜切角标记

这种标记一般用在单列直插型集成电路上，其外形如图4所示。其引脚的排列顺序是，从斜切角的这一端开始，依次是第1 、2 、3…… 脚(见图4)。AN5710 、LA4140等都是使用这种识别标记。

图4 斜切角标记

5.两种标记或没有标记

应当有不少集成电路同时使用两种识别标记，如μPC1366 ，既使用弧形凹口标记，又使用小圆圈标记。但两种标记对集成电路的引脚排列顺序的识别效果是统一的(见图5所示)。也有少数的集成电路，外壳上没有以上所介绍的各种标记，而只有该集成电路的型号，对于这种集成电路引脚序号的识别，应把集成块上印有型号的一面朝上，正视型号，其左下方的第 1 脚为集成电路的第 1 脚位置，然后沿逆时针方向计数，依次是第 2 、 3…… 脚，如图6所示。

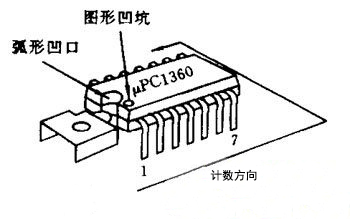

图5 两种标记

图6 没有标记

以上就是集成电路引脚的识别方法介绍了。集成电路不仅在工、民用电子设备如收录机、电视机、计算机等方面得到广泛的应用，同时在军事、通讯、遥控等方面也得到广泛的应用;并且用集成电路来装配电子设备，其装配密度比晶体管可提高几十倍至几千倍，设备的稳定工作时间也可大大提高。
