检波二极管的选用与代换

返回列表来源:壹芯微 发布日期 2019-08-24 浏览:-

检波二极管原理

检波二极管具有结电容低,工作频率高和反向电流小等特点,传统上用于调幅信号检波。

从输入信号中取出调制信号是检波,以整流电流的大小(100mA)作为界线通常把输出电流小于100mA的叫检波。锗材料点接触型、工作频率可达400MHz,正向压降小,结电容小,检波效率高,频率特性好,为2AP型。类似点触型那样检波用的二极管,除用于检波外,还能够用于限幅、削波、调制、混频、开关等电路。也有为调频检波专用的特性一致性好的两只二极管组合件。

调幅信号是一个高频信号承载一个低频信号,调幅信号的波包(envelope)即为基带低频信号。如在每个信号周期取平均值,其恒为零。

若将调幅信号通过检波二极管,由于检波二极管的单向导电特性,调幅信号的负向部分被截去,仅留 下其正向部分,此时如在每个信号周期取平均值(低通滤波),所得为调幅信号的波包(envelope)即为基带低频信号,实现了解调(检波)功能。

检波二极管选用

检波二极管一般可选用点接触型锗二极管,例如2AP系列等。选用时,应根据电路的具体要求来选择工作频率高、反向电流小、正向电流足够大的检波二极管。因检波是对高频波整流,二极管的结电容一定要小, 所以选用点接触二极管。能用于高频检波的二极管大多能用于限幅、箝位、开关和调制电路。

检波二极管一般选用2AP系列和进口的1N60、1N34、1534等型号的二极管。2AP系列二极管的型号较多,常用的2AP1-2AP7、2AP9。2AP11、2AP12-2AP17等,选择检波二极管时,主要考虑的是检波二极管的工作频率要满足电路的要求。2AP1-2AP10的主要参数如表1所示,供选用时参考。

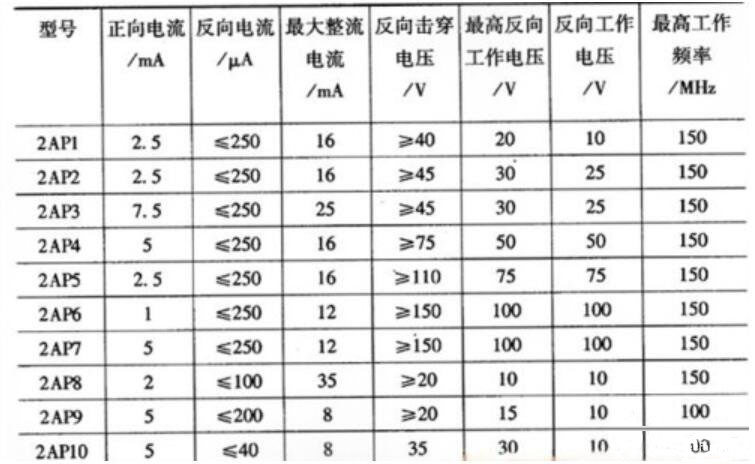

下表所示2AP1-2AP1O二极管主要参数:

检波二极管

检波二极管代换

检波二极管损坏后,若无同型号二极管更换时,也可以选用半导体材料相同,主要参数相近的二极管来代换。在业余条件下,也可用损坏了一个PN结的锗材料高频晶体管来代用。
