IGBT及场效应管隔离驱动的电路介绍

IGBT及MOSFET隔离驱动为可靠驱动绝缘栅器件，目前已有很多成熟电路。当驱动信号与功率器件不需要隔离时，驱动电路的设计是比较简单的。

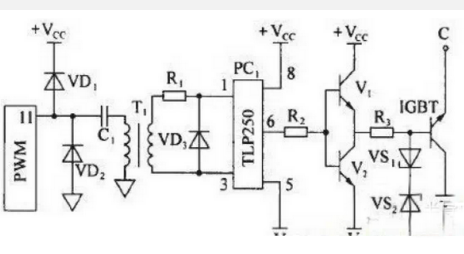

1、光电耦合器隔离的驱动器

光电耦合器的优点是体积小巧，缺点是：A、反应较慢，因而具有较大的延迟时间（高速型光耦一般也大于300ns）;B、光电耦合器的输出级需要隔离的辅助电源供电。

2、 无源变压器驱动

用脉冲变压器隔离驱动绝缘栅功率器件有三种方法：无源、有源和自给电源驱动。无源方法就是用变压器次级的输出直流驱动绝缘栅器件，这种方法很简单也不需要单独的驱动电源。缺点是输出波型失真较大，因为绝缘栅功率器件的栅源电容Cgs一般较大。减小失真的办法是将初级的输入信号改为具有一定功率的大信号，相应脉冲变压器也应取较大体积，但在大功率下，一般仍不令人满意。另一缺点是当占空比变化较大时，输出驱动脉冲的正负幅值变化太大，可能导致工作不正常，因此只适用于占空比变化不大的场合。

3、有源变压器驱动

有源方法中的变压器只提供隔离的信号，在次级另有整形放大电路来驱动绝缘栅功率器件，当然驱动波形较好，但是需要另外提供单独的辅助电源供给放大器。而辅助电源如果处理不当，可能会引进寄生的干扰。

4、调制型自给电源的变压器隔离驱动器

采用自给电源技术，只用一个变压器，既省却了辅助电源，又能得到较快的速度，当然是不错的方法。目前自给电源的产生有调制和从分时两种方法。

调制技术是比较经典的方法，即对PWM驱动信号进行高频（几个MHZ以上）调制，并将调制信号加在隔离脉冲变压器初级，在次级通过直接整流得到自给电源，而原PWM调制信号则需经过解调取得，显然，这种方法并不简单。调制式的另一缺点是PWM的解调要增加信号的延时，调制方式适于传递较低频率的PWM信号。

5、分时型自给电源的变压器隔离驱动器

分时技术是一种较新的技术，其原理是，将信号和能量的传送采取分别进行的方法，即在变压器输入PWM信号的上升和下降沿传递信息，在输入信号的平顶阶段传递驱动所需要的能量。由于在PWM信号的上升和下降沿只传递信号，基本没有能量传输，因而输出的PWM脉冲的延时和畸变都很小，能获得陡峭的驱动输出脉冲。分时型自给电源驱动器的不足是用于低频时变压器的体积较大，此外由于自给能量的限制，驱动超过300A/1200V的IGBT比较困难。
