IGBT的米勒钳位电路详解

返回列表来源:壹芯微 发布日期 2023-02-23 浏览:-

当出现短路时IGBT的Vce快速上升,过高的dVce/dt会通过米勒电容给IGBT门极充电,若不进行保护会使得门极电压过高而损坏IGBT,门极钳位电路主要是在门极电压过高时起动保护电路动作,提供电流泻放通道抑制门极电压升高。

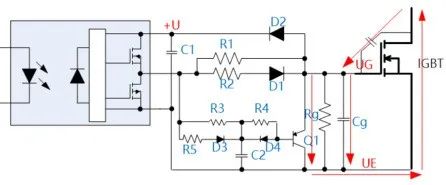

此电路选择较大的R3和较小的R5及适当的C2使用三极管Q1慢关快开(在IGBT导通前关断,在IGBT关断后导通),这样下面的电路就与IGBT的驱动完全独立开来了,R4,D4的目的是防止Q1有过高的Veb电压。此钳位电路适用于小功率自举电路。

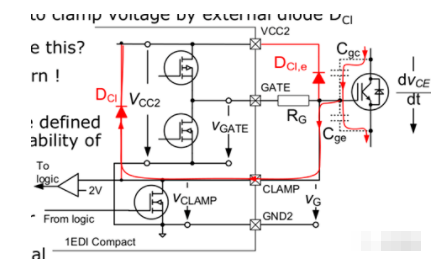

目前已经驱动芯片内部集成了米勒钳位功能,可极大减少外部器件,简化布局布线。如下图Dcl,e是外部对电源钳位二极管,集成到芯片内部(Dcl)。

设计注意点:

1、 D2要选择肖特基二极管,电流满足驱动要求。

2、 PNP三极管选择速度快,延迟小,高增益,同时有一定的电流通流能力。

3、 要保证从IGBT门极至二极管到电源电容C1至IGBT发射极的回路最小。

4、电容及三极管一定放在IGBT的门极处。
