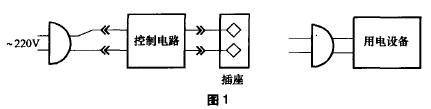

感应保护型安全电源插座电路图实际生活中，由于拔插电源插头不慎触及到插头的金属部分，造**身伤害或受到电击的事故时有发生，为了保证用电安全，我们在原先的电源插头与插座之间制作了一个控制电路，能够在人手接近插座(约5cm～6cm处)时，自动断开插座的内部电源，而在人手离开插座后，又自动恢复插座内部的电源连接，无需人做任何操作，简单方便而实用，可以说它是一种具有“傻瓜型”安全保护功能的新型电源插座。该插座的原理框图如图1所示。

工作原理

安全电源插座的电路原理图如图2所示。平时，结型场效应管VT1处于零偏状态，其漏、源之间的电阻较小，与漏极D相连的集成运算放大器IC(电压比较器工作方式)的同相输入端V+电位也较低。将反相输入端V-电位用电位器RP1调至稍高于V+，这样，V+V-，运放输出端Vo由0变为1，VT2导通，继电器K立即吸合，两组动片均与常开点相连，而使常闭点连接的电源插座处于断电状态，电源指示灯LED熄灭。这样，即使人手触及到插头的金属部分也不会触电。C3作用为缓冲杂波干扰和积累一定的势垒电压，以提高继电器K吸合时的灵敏度。当插头插好，人手离开插座以后，场效应管感应不到人体的电信号(或感受度不够)，电路就又恢复到正常工作状态，继电器重新释放，动片连接的外电源及零线再次提供给常闭接点连接的电源插座。

元器件的选择及制作

场效应管VT1选用3DJ6或3DJ7，栅极G可焊接一个面积约1cm 的薄金属片，以增加感应效果。

直流继电器K 应选用两组触点的，且触点额定负载应≥220V/3A为好，以满足一般电器需要。

其他元器件参数可参见图中标示。

本例中，场效应管漏极D电位即V+平时约0.8V，V-约1.8V，而感应距离(继电器K吸合)在5cm～6cm。

由于场效应管是靠导电沟道的宽窄来控制电流大小的，易受环境(噪声、温度等)影响，在漏、源之间并联上一只电容C2后，可以使漏极电压的脉动成分减小，以提高它的稳定性。

实测中，应根据感应距离(手为被感应源，继电器K吸合为标志)仔细调节V-电位(改变电位器RP1的滑动端位置)，做到既能使继电器K稳定吸合，又不要过于灵敏而产生颤动为宜(大约在6cm～7cm)。

场效应管的位置，应尽量远离其他元器件，避免或减少电磁干扰，应将其置于边侧或上方为好，并确保插头在距离插座5cm～6cm时，继电器K的可靠吸合。

正常工作时， 整机电流约10mA～15mA左右。
