高速光耦的工作原理知识

返回列表来源:壹芯微 发布日期 2020-07-14 浏览:-

高速光耦的工作原理知识

信号是单向传输的。输入和输出端子完全电气隔离。输出信号对输入端没有影响。抗干扰能力强,工作稳定,无触点,使用寿命长,传输效率高。光耦合器是20世纪70年代发展起来的新器件,目前广泛应用于电绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪器、长距离信号传输、脉冲放大等领域,固态继电器(SSR)、仪表、通信设备和微机接口。在单片开关电源中,线性光耦可以用来形成光耦反馈电路。通过调节控制端电流来改变占空比,达到精确调压的目的。

光耦的优势是什么

信号是单向传输的。输入和输出端子完全电气隔离。输出信号对输入端没有影响。抗干扰能力强,工作稳定,无触点,使用寿命长,传输效率高。光耦合器是20世纪70年代发展起来的新器件,目前广泛应用于电绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪器、长距离信号传输、脉冲放大等领域,固态继电器(SSR)、仪表、通信设备和微机接口。在单片开关电源中,线性光耦可以用来形成光耦反馈电路。通过调节控制端电流来改变占空比,达到精确调压的目的。

十多年来,为了满足各种光控制要求,新型光耦合器不断涌现。其应用范围已扩展到测量仪器、精密仪器、工业电子仪器、计算机及其外围设备、通信机械、信号机和道路信息系统、电机等领域。重点介绍了该器件的工作特性、驱动和输出电路以及一些实际应用电路。线性光耦合器是近年来出现的一种能够传输连续变化的模拟电压或模拟电流信号的器件,极大地拓展了其应用领域。下面介绍光耦合器的工作原理和检测方法。

高速光耦的工作原理

国产光耦替代-先进光半导体

光耦产品的使用性能!

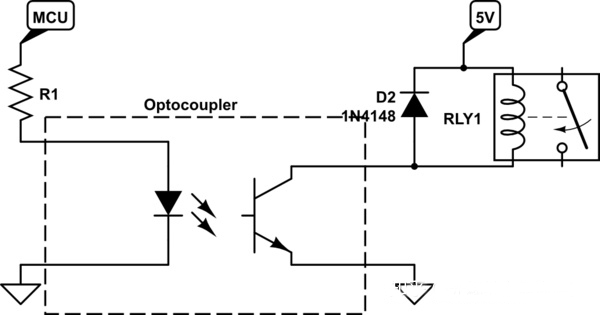

用于传输模拟信号的光耦合器的发光器件是二极管,光接收器是光敏三极管。当电流通过发光二极管时,形成光源。光源照亮光晶体管的表面,使光电晶体管产生集电极电流。电流的大小与光的强度,即流过二极管的正向电流大小成正比。由于光信号在光耦的输入端和输出端之间传输,两部分完全电隔离,没有电信号的反馈和干扰,所以性能稳定,抗干扰能力强。发光管与光敏管的耦合电容小(约2pf),耐压高(约2.5KV),共模抑制率高。输入和输出之间的电隔离取决于两个电源之间的绝缘电阻。此外,由于其输入电阻小(约10Ω),对高内阻源的噪声相当于被短路。因此,由该光耦形成的模拟信号隔离电路具有优良的电气性能。

实际上,光耦是一种由光电流控制的电流传输装置。它的输出特性与普通双极晶体管的输出特性相似,可以作为普通放大器直接构成模拟放大电路,输入输出可以实现电隔离。但这种放大电路工作稳定性差,没有实用价值。这主要有两个原因:一是光耦的线性工作范围窄且随温度变化;二是光耦β的共发射极电流传递系数和反向集电极饱和电流ICBO(即暗电流)受温度影响明显。因此,在实际应用中,除了采用宽线性范围、高线性度的光耦器件来实现模拟信号的隔离外,还必须对电路采取有效措施,尽量消除温度变化对放大电路工作状态的影响。
