光耦合器有助于促进EV充电站高效的运转知识

对于电动汽车的快速充电系统的需求带来了一些挑战，例如充电站设计的安全性和效率，这可以通过使用光耦合器解决。

除了电动汽车充电基础设施提供的巨大市场机会外，还需要应对重大挑战。其中之一是缺乏针对充电系统中关键元件的统一标准，例如充电线，保护装置，额定功率，插头类型和耦合器配置以及通讯方式。对于快速充电系统而言，此类问题比交流慢速充电方法更为关键，因为快速充电系统通常安装在公共区域或半公共区域并打算共享。显然，不兼容的系统使共享变得困难。

在全球范围内，快速充电系统目前面临着竞争的标准-一种是日本行业采用的CHAdeMO协议，另一种是美国和德国汽车制造商采用的SAEInternational的J1772组合充电系统（CCS，也称为“组合”标准）。1,8它们具有不同的额定功率规格，光耦合器设计以及EVSE和EV之间的通信协议。

国产光耦合器替代料!

交流还是直流充电？

除了标准的复杂性外，主要有两种将电能从车外传递到车内电池的方法：交流或直流。电网以交流形式传输功率，而车载电池中存储的能量则为直流。因此，需要充电器来完成转换工作。

根据充电器是否安装在车内，可以将充电器分为车载充电器（OBC）和车外充电站。OBC可以从家庭和消费者工作场所的可用主电源接受交流电源，并将其转换为直流电以对电池充电。通常，由于充电器的额定功率有限，交流充电速度很慢，这是由于重量，空间和成本的限制而引起的。直流充电方法通常用于非车载充电站。它直接将调节后的直流电提供给车内电池。由于直流充电设备安装在固定的位置，并且不受尺寸的限制，因此其额定功率可能高达数百千瓦。

EV的车载电子系统的所有功能以及EV充电站都需要安全隔离。车载系统包括高压电池管理系统，DC-DC转换器，电动机驱动的逆变器和车载充电器。16对于车载系统，光耦合器必须提供增强的可靠性和安全绝缘能力，以适合以下应用例如栅极驱动，电流/电压检测和数字通信。

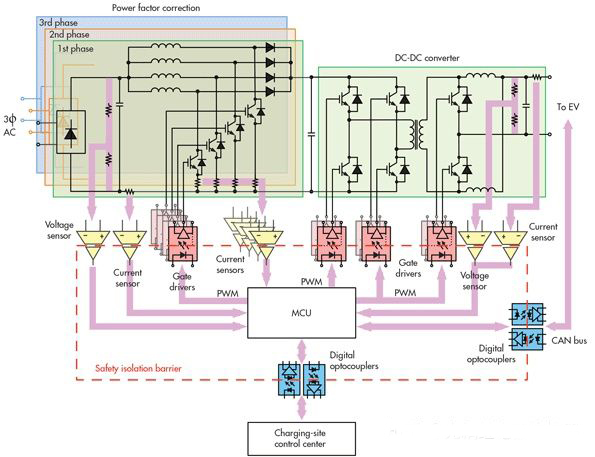

EV充电站通常包括功能块，例如ac-dc整流器，功率因数校正（PFC）级和dc-dc转换，以将电压调节到适合于为车辆电池充电的水平。图3显示了直流充电站设计的简化框图。在高频隔离拓扑中，直流隔离在直流-直流转换器级中由高频变压器提供。另外，多个隔离装置提供各种信号隔离功能，同时在高压电源部分和低压控制器部分之间保持安全隔离屏障。在所有这些阶段中，功率器件（例如MOSFET和IGBT）用于执行开关功能。

国产光耦替代系列

沿着由各种光耦合器的光耦合点形成的线建立了安全隔离屏障。这对于确保设计安全方面符合法规标准非常重要。除了电流隔离之外，功率转换器（包括EV充电站中的一个）经常需要密切关注的另一个关键因素是功率转换效率。本文介绍如何使用目录中的几个光电耦合器来实现高效的充电站设计以实现安全隔离。
