光耦合器有效隔离输出与输入电路

返回列表来源:壹芯微 发布日期 2020-07-15 浏览:-

光耦合器有效隔离输出与输入电路

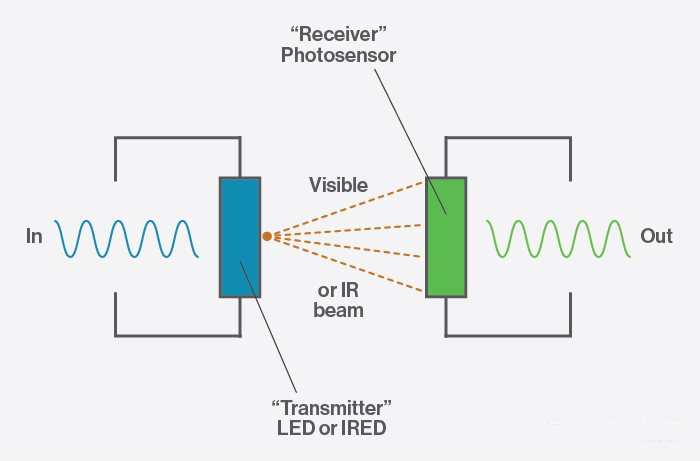

光耦合器的工作原理。

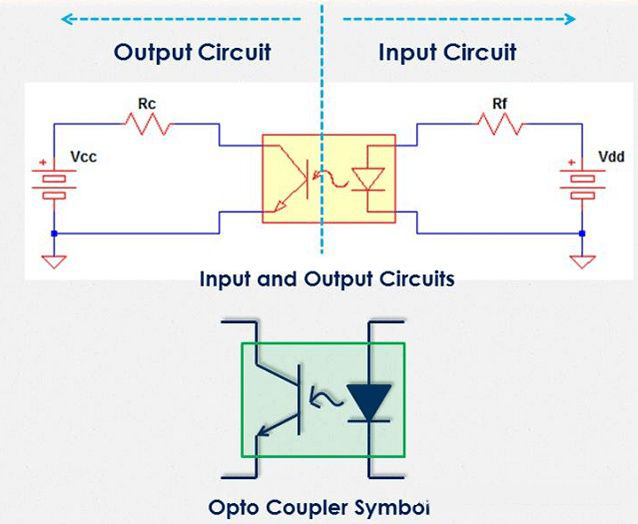

默认情况下,光敏设备通常默认不连接,以提供对红外光的最高灵敏度。它还可以通过外部电阻接地,以实现更高的开关灵敏度控制。该设备基本上像开关一样工作,连接PCB上的两个隔离电路。当电流停止流过LED时,光敏设备也停止导电并关闭。所有这些切换都是通过玻璃,塑料或空气的空隙进行的,LED或光敏器件之间没有电气部件。都是关于光的。

光耦合器

先进光半导体-光电耦合器

光耦产品优势和类型!

如果您设计的电子设备容易受到电涌,雷击,电源尖峰等的影响,那么您将需要一种保护低压设备的方法。如果正确使用,光耦合器可以有效地:

光耦合器

先进光半导体

•消除信号中的电气噪声

•将低压设备与高压电路隔离

•允许您使用小的数字信号来控制较大的交流电压

光耦合器有四种配置。每种配置与不同的光敏设备共享相同的红外LED。这些包括:通常在直流电路中使用的光电晶体管和光电达林顿,以及用于控制交流电路的光电SCR和光电可控硅。典型应用:光耦合器既可以单独用作开关设备,也可以与其他电子设备一起使用,以在低压和高压电路之间提供隔离。通常,您会发现这些设备用于:

光耦合器

•微处理器输入/输出切换

•直流和交流电源控制

•通讯设备保护

•电源调节

光耦合器

先进光半导体

在这些应用程序中,您将遇到各种配置。一些示例包括:

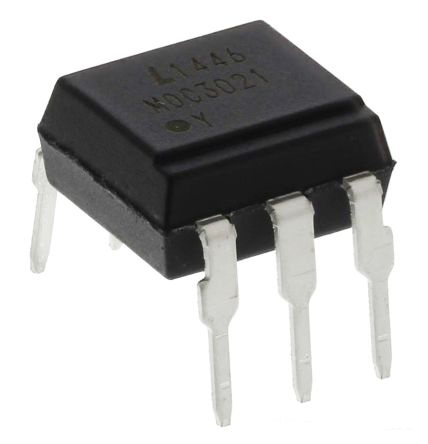

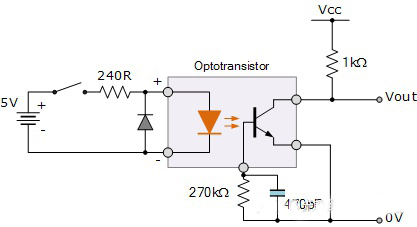

光电晶体管直流开关,此配置将检测直流信号,还允许您控制交流供电的设备。MOC3020非常适合用于控制市电连接或使用限流电阻为另一个Photo-Triac提供闸极脉冲。

光耦合器

光耦继电器-先进光半导体

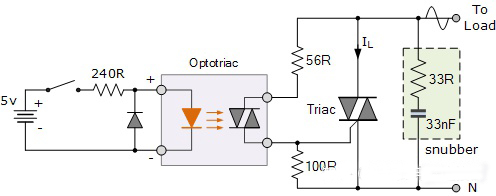

三端双向可控硅光电耦合器

该配置将允许您控制交流供电的负载,例如电动机和灯。它还具有过零检测功能,可以在AC周期的两半进行传导。这样,在切换感性负载时,负载即可接收全部功率,而不会出现大的电流尖峰。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
