共模电感和差模电感的区别介绍

共模电感和差模电感都是抗电磁干扰有效的元器件之一，广泛应用于各种滤波器、开关电源等产品，但是共模电感是用来抑制共模干扰，而差模电感是用来抑制差模干扰，两种都是比较重要的滤波电感。虽然都是滤波电感，但还是有区别的，下面一起来了解：

1.介绍

共模电感又称共模扼流圈，通常用于滤波计算机开关电源中共模的电磁干扰信号，在电路板设计中，共模电感器也用作EMI滤波器，用于抑制由向外发射高速信号产生的电磁辐射。

差模电感是一种对差模高频干扰的感抗大的电感，也称差模扼制线圈;它是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。

2.绕线方式

共模电感，是绕在同一铁心上，双线双向;并且两个绕组的线圈直径和圈数一样，但是绕向方向相反，一组线圈有两个引脚，有4个引脚。

共模电感

差模电感，是绕在一个铁心上，单向绕制;并且只有一个线圈，只有2个引脚，因此可从引脚数量来区分共模电感和差模电感。

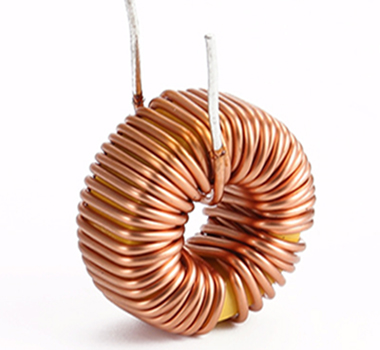

差模电感

3.特点不同

共模电感的特点是由于同一铁心上的两组线圈的绕向相反，所以铁心不怕饱和。市场上用的最多的磁芯材料是高导铁氧体材料。

差模电感的特点是应用在大电流的场合，由于一个铁心上绕的一个线圈，当流进线圈的电流增大时，线圈中的铁心会饱和，因此市场上用的最多的铁心材料是金属粉心材料。

4.作用不同

差模电感是用来滤除差模信号干扰，共模电感是用来滤除共模信号干扰;而干扰信号会存在于电源线，信号线，控制线等等，所以电感都是串联在线缆上。

5.信号

共模信号：分别在零线和火线上产生两个完全相同的信号;差模信号：适合用在信号系统进行相同的回路。

6.电路图不同

差模电感电路图

共模电感电路图

7.其他

共模需两个绕制，同进同出线在同一个磁材上，且是两边的电感量几近相等5261，电阻值也几近相同，圈数相等，而差模是一个绕组或两个绕组，如是两个，则圈数不同，有圈数差，电阻也差别大，电感量一边大一边小些等。

以上就是共模电感和差模电感的区别介绍了。目前共模电感和差模电感广泛使用在抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、DVC、STB的IEEE1394线路、液晶显示面板、低压微分信号等等。
