功率MOS管的5种损坏案例详解

返回列表来源:壹芯微 发布日期 2019-12-07 浏览:-

功率MOS管的5种损坏案例详解

[第一种]

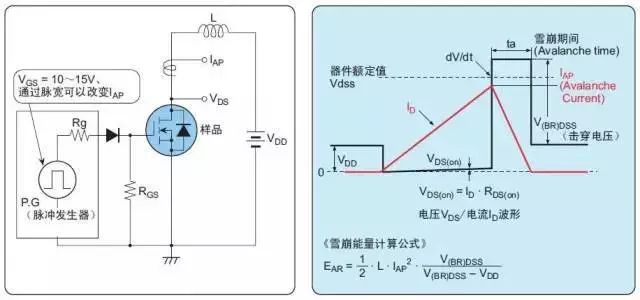

雪崩破坏如果在漏极-源极间外加超出器件额定VDSS的电涌电压,而且达到击穿电压V(BR)DSS (根据击穿电流其值不同),并超出一定的能量后就发生破坏的现象。

在介质负载的开关运行断开时产生的回扫电压,或者由漏磁电感产生的尖峰电压超出功率MOSFET的漏极额定耐压并进入击穿区而导致破坏的模式会引起雪崩破坏。

典型电路:

功率MOS管

[第二种]

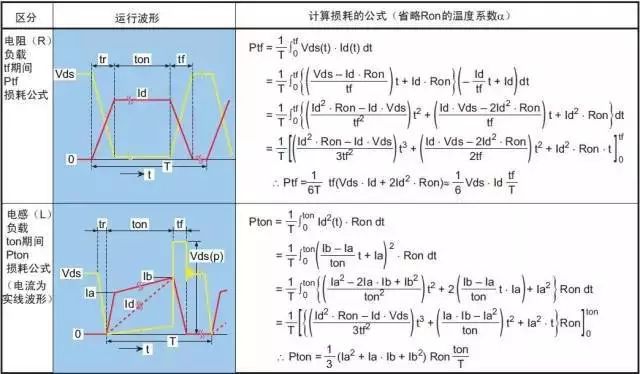

器件发热损坏由超出安全区域引起发热而导致的。发热的原因分为直流功率和瞬态功率两种。

直流功率原因:外加直流功率而导致的损耗引起的发热。

导通电阻RDS(on)损耗(高温时RDS(on)增大,导致一定电流下,功耗增加)+ W.

由漏电流IDSS引起的损耗(和其他损耗相比极小)

瞬态功率原因:外加单触发脉冲.

负载短路

开关损耗(接通、断开) *(与温度和工作频率是相关的)

内置二极管的trr损耗(上下桥臂短路损耗)(与温度和工作频率是相关的)

器件正常运行时不发生的负载短路等引起的过电流,造成瞬时局部发热而导致破坏。另外,由于热量不相配或开关频率太高使芯片不能正常散热时,持续的发热使温度超出沟道温度导致热击穿的破坏。

功率MOS管

[第三种]

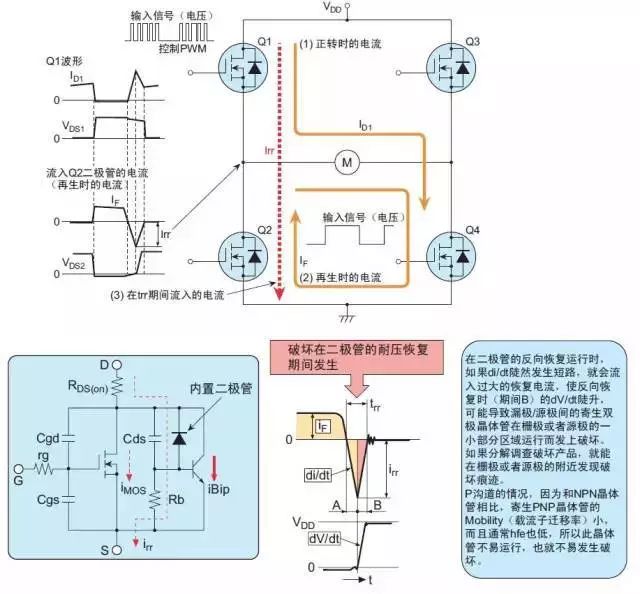

内置二极管破坏在DS端间构成的寄生二极管运行时,由于在Flyback时功率MOSFET的寄生双极晶体管运行,导致此二极管破坏的模式。

功率MOS管

[第四种]

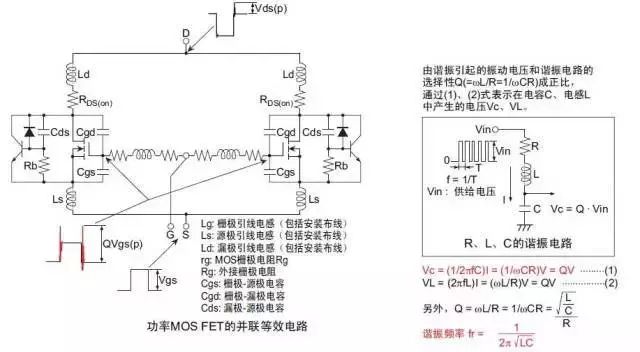

由寄生振荡导致的破坏此破坏方式在并联时尤其容易发生。

在并联功率MOS FET时未插入栅极电阻而直接连接时发生的栅极寄生振荡。高速反复接通、断开漏极-源极电压时,在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg形成的谐振电路上发生此寄生振荡。

当谐振条件(ωL=1/ωC)成立时,在栅极-源极间外加远远大于驱动电压Vgs(in)的振动电压,由于超出栅极-源极间额定电压导致栅极破坏,或者接通、断开漏极-源极间电压时的振动电压通过栅极-漏极电容Cgd和Vgs波形重叠导致正向反馈,因此可能会由于误动作引起振荡破坏。

功率MOS管

[第五种]

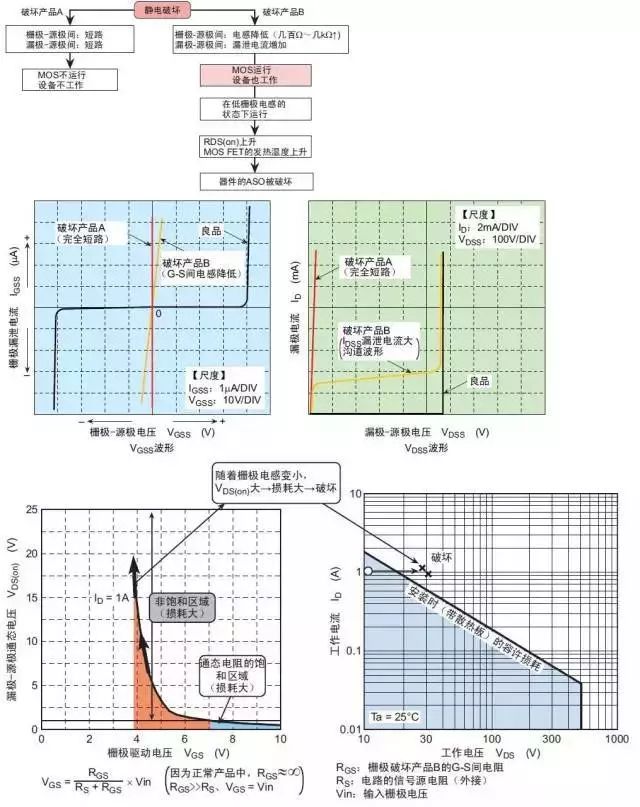

栅极电涌、静电破坏主要有因在栅极和源极之间如果存在电压浪涌和静电而引起的破坏,即栅极过电压破坏和由上电状态中静电在GS两端(包括安装和和测定设备的带电)而导致的栅极破坏。

功率MOS管

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
