功率MOSFET的正反向导通等效电路解析

功率MOSFET的正向导通等效电路

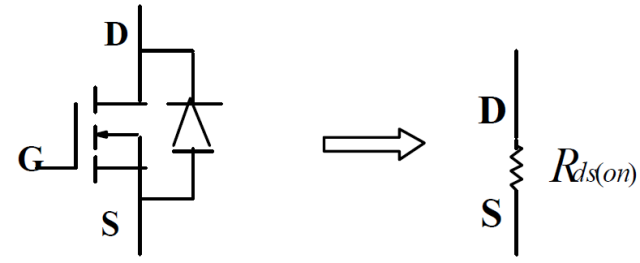

（1）：等效电路

（2）：说明：

功率 MOSFET 正向导通时可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从手册中获得。

功率MOSFET的反向导通等效电路（1）

（1）：等效电路（门极不加控制）

（2）：说明：

即内部二极管的等效电路，可用一电压降等效，此二极管为MOSFET 的体二极管，多数情况下，因其特性很差，要避免使用。

功率MOSFET的反向导通等效电路（2）

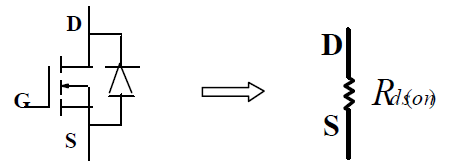

（1）：等效电路（门极加控制）

（2）：说明：

功率 MOSFET 在门级控制下的反向导通，也可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。此工作状态称为MOSFET 的同步整流工作，是低压大电流输出开关电源中非常重要的一种工作状态。
