功率MOS场效应晶体管基础知识分析

返回列表来源:壹芯微 发布日期 2020-01-06 浏览:-

功率MOS场效应晶体管基础知识分析

功率MOS场效应晶体管,即MOSFET,其原意是:MOS(Metal Oxide Semiconductor金属氧化物半导体),FET(Field Effect Transistor场效应晶体管),即以金属层(M)的栅极隔着氧化层(O)利用电场的效应来控制半导体(S)的场效应晶体管。

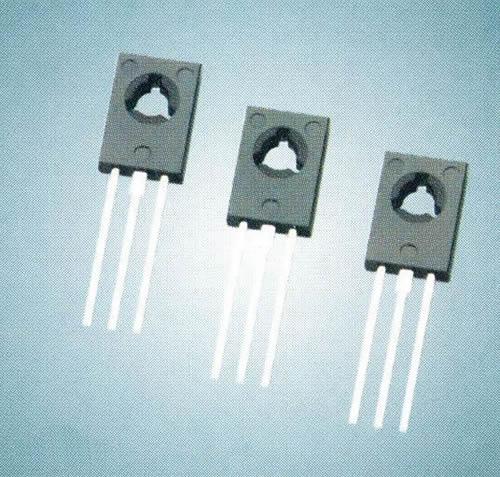

功率MOS场效应晶体管

分类

功率MOS场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的MOS型(Metal Oxide Semiconductor FET),简称功率MOSFET(Power MOSFET)。结型功率场效应晶体管一般称作静电感应晶体管(Static Induction Transistor——SIT)。其特点是用栅极电压来控制漏极电流,驱动电路简单,需要的驱动功率小,开关速度快,工作频率高,热稳定性优于GTR,但其电流容量小,耐压低,一般只适用于功率不超过10kW的电力电子装置。

种类

功率MOS场效应晶体管的种类:按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为;耗尽型;当栅极电压为零时漏源极之间就存在导电沟道,增强型;对于N(P)沟道器件,栅极电压大于(小于)零时才存在导电沟道,功率MOSFET主要是N沟道增强型。

结构

功率MOS场效应晶体管

功率MOSFET的内部结构和电气符号如图1所示;其导通时只有一种极性的载流子(多子)参与导电,是单极型晶体管。导电机理与小功率mos管相同,但结构上有较大区别,小功率MOS管是横向导电器件,功率MOSFET大都采用垂直导电结构,又称为VMOSFET(Vertical MOSFET),大大提高了MOSFET器件的耐压和耐电流能力。功率MOSFET为多元集成结构,如国际整流器公司(International Rectifier)的HEXFET采用了六边形单元;西门子公司(Siemens)的SIPMOSFET采用了正方形单元;摩托罗拉公司(Motorola)的TMOS采用了矩形单元按“品”字形排列。

工作原理

截止:漏源极间加正电源,栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏,漏源极之间无电流流过。

导电:在栅源极间加正电压UGS,栅极是绝缘的,所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开,而将P区中的少子—电子吸引到栅极下面的P区表面

当UGS大于UT(开启电压或阈值电压)时,栅极下P区表面的电子浓度将超过空穴浓度,使P型半导体反型成N型而成为反型层,该反型层形成N沟道而使PN结J1消失,漏极和源极导电。

基本特性

静态特性

功率MOS场效应晶体管

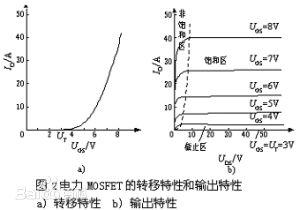

其转移特性和输出特性如图2所示。

漏极电流ID和栅源间电压UGS的关系称为MOSFET的转移特性,ID较大时,ID与UGS的关系近似线性,曲线的斜率定义为跨导Gfs

MOSFET的漏极伏安特性(输出特性):截止区(对应于GTR的截止区);饱和区(对应于GTR的放大区);非饱和区(对应于GTR的饱和区)。电力MOSFET工作在开关状态,即在截止区和非饱和区之间来回转换。电力MOSFET漏源极之间有寄生二极管,漏源极间加反向电压时器件导通。电力MOSFET的通态电阻具有正温度系数,对器件并联时的均流有利。

动态特性

功率MOS场效应晶体管

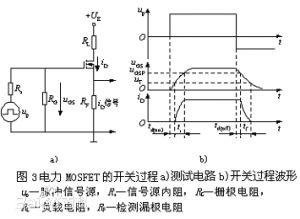

其测试电路和开关过程波形如图3所示。

开通过程;开通延迟时间td(on) —up前沿时刻到uGS=UT并开始出现iD的时刻间的时间段;

上升时间tr— uGS从uT上升到MOSFET进入非饱和区的栅压UGSP的时间段;

iD稳态值由漏极电源电压UE和漏极负载电阻决定。UGSP的大小和iD的稳态值有关,UGS达到UGSP后,在up作用下继续升高直至达到稳态,但iD已不变。

开通时间ton—开通延迟时间与上升时间之和。

关断延迟时间td(off) —up下降到零起,Cin通过Rs和RG放电,uGS按指数曲线下降到UGSP时,iD开始减小为零的时间段。

下降时间tf— uGS从UGSP继续下降起,iD减小,到uGS

关断时间toff—关断延迟时间和下降时间之和。

开关速度

MOSFET的开关速度和Cin充放电有很大关系,使用者无法降低Cin,但可降低驱动电路内阻Rs减小时间常数,加快开关速度,MOSFET只靠多子导电,不存在少子储存效应,因而关断过程非常迅速,开关时间在10—100ns之间,工作频率可达100kHz以上,是主要电力电子器件中最高的。

场控器件静态时几乎不需输入电流。但在开关过程中需对输入电容充放电,仍需一定的驱动功率。开关频率越高,所需要的驱动功率越大。

动态性能改进

在器件应用时除了要考虑器件的电压、电流、频率外,还必须掌握在应用中如何保护器件,不使器件在瞬态变化中受损害。当然晶闸管是两个双极型晶体管的组合,又加上因大面积带来的大电容,所以其dv/dt能力是较为脆弱的。对di/dt来说,它还存在一个导通区的扩展问题,所以也带来相当严格的限制。

功率MOSFET的情况有很大的不同。它的dv/dt及di/dt的能力常以每纳秒(而不是每微秒)的能力来估量。但尽管如此,它也存在动态性能的限制。这些我们可以从功率MOSFET的基本结构来予以理解。

功率MOS场效应晶体管

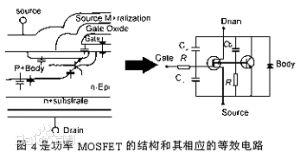

图4是功率MOSFET的结构和其相应的等效电路。除了器件的几乎每一部分存在电容以外,还必须考虑MOSFET还并联着一个二极管。同时从某个角度看、它还存在一个寄生晶体管。(就像IGBT也寄生着一个晶闸管一样)。这几个方面,是研究MOSFET动态特性很重要的因素。

首先MOSFET结构中所附带的本征二极管具有一定的雪崩能力。通常用单次雪崩能力和重复雪崩能力来表达。当反向di/dt很大时,二极管会承受一个速度非常快的脉冲尖刺,它有可能进入雪崩区,一旦超越其雪崩能力就有可能将器件损坏。作为任一种PN结二极管来说,仔细研究其动态特性是相当复杂的。它们和我们一般理解PN结正向时导通反向时阻断的简单概念很不相同。当电流迅速下降时,二极管有一阶段失去反向阻断能力,即所谓反向恢复时间。PN结要求迅速导通时,也会有一段时间并不显示很低的电阻。在功率MOSFET中一旦二极管有正向注入,所注入的少数载流子也会增加作为多子器件的MOSFET的复杂性。

功率MOSFET的设计过程中采取措施使其中的寄生晶体管尽量不起作用。在不同代功率MOSFET中其措施各有不同,但总的原则是使漏极下的横向电阻RB尽量小。因为只有在漏极N区下的横向电阻流过足够电流为这个N区建立正偏的条件时,寄生的双极性晶闸管才开始发难。然而在严峻的动态条件下,因dv/dt通过相应电容引起的横向电流有可能足够大。此时这个寄生的双极性晶体管就会起动,有可能给MOSFET带来损坏。所以考虑瞬态性能时对功率MOSFET器件内部的各个电容(它是dv/dt的通道)都必须予以注意。

瞬态情况是和线路情况密切相关的,这方面在应用中应给予足够重视。对器件要有深入了解,才能有利于理解和分析相应的问题。

对比

功率MOSFET场效应管从驱动模式上看,属于电压型驱动控制元件,驱动电路的设计比较简单,所需驱动功率很小。采用功率MOSFET场效应作为开关电源中的功率开关,在启动或稳态工作条件下,功率MOSFET场效应管的峰值电流要比采用双极型功率晶体管小得多。功率场效应管与双极型功率晶体管之间的特性比较如下:

1. 驱动方式:场效应管是电压驱动,电路设计比较简单,驱动功率小;功率晶体管是电流驱动,设计较复杂,驱动条件选择困难,驱动条件会影响开关速度。

2. 开关速度:场效应管无少数载流子存储效应,温度影响小,开关工作频率可达150KHz以上;功率晶体管有少数载流子存储时间限制其开关速度,工作频率一般不超过50KHz。

3. 安全工作区:功率场效应管无二次击穿,安全工作区宽;功率晶体管存在二次击穿现象,限制了安全工作区。

4. 导体电压:功率场效应管属于高电压型,导通电压较高,有正温度系数;功率晶体管无论耐电压的高低,导体电压均较低,具有负温度系数。

5. 峰值电流:功率场效应管在开关电源中用做开关时,在启动和稳态工作时,峰值电流较低;而功率晶体管在启动和稳态工作时,峰值电流较高。

6. 产品成本:功率场效应管的成本略高;功率晶体管的成本稍低。

7. 热击穿效应:功率场效应管无热击穿效应;功率晶体管有热击穿效应。

8. 开关损耗:场效应管的开关损耗很小;功率晶体管的开关损耗比较大。
