功率放大电路的工作方式介绍

功率放大电路和电压放大电路在工作原理上并无本质区别，只是任务各有侧重。电压放大电路的目的是放大信号的电压，而功率放大电路的任务是向负载提供足够大的功率，驱动执行机构动作。

因此，功率放大电路不仅要有较高的输出电压，而且要有较大的输出电流，三级管通常工作在接近于极限状态。同时要求功率放大电路非线性失真尽可能小、效率要高。

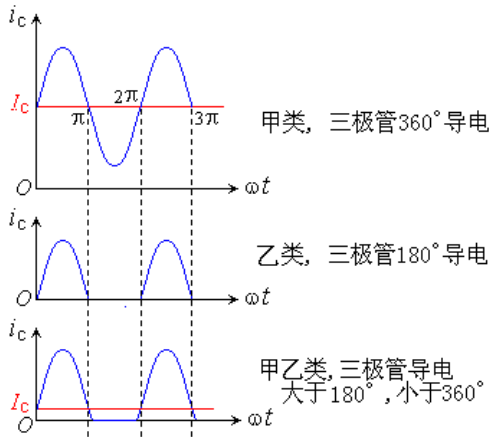

功率放大电路根据工作状态的不同，分为甲类、乙类、甲乙类三种工作状态。其工作波形图如下图所示。

甲类：三极管在甲类工作状态时，静态工作点设置在交流负载线的中点，在正弦输入信号的整个周期内管子都导通。

乙类：三极管在乙类工作状态时，静态工作点设置在交流负载线的截止点，管子只在正弦输入信号的半个周期内导通。

甲乙类：三极管在甲乙类工作状态时，静态工作点设置的较低，管子导通的时间大于正弦信号的半个周期而小于一个周期。

单个晶体管功率放大的三个工作方式：

甲类：工作时没有失真，但是功放能力比较小；

乙类：工作时失真最严重,有半波损失,但是攻防能力最强；

甲乙类：工作时失真,但功放能力比较强,比甲类高。

由于我们需要的是既能提高功放能力，又能减少失真，所以工程上，特别是电子设计上，常采用双管互补电路来实现。
