功率二极管的损耗分析

返回列表来源:壹芯微 发布日期 2023-02-23 浏览:-

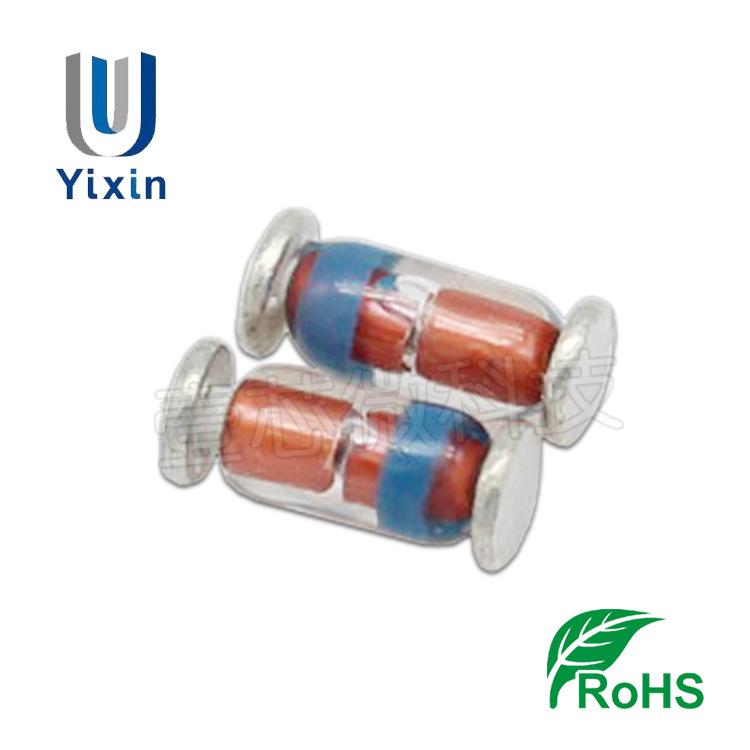

二极管根据其特性分为整流二极管、开关二极管、肖特基势垒二极管、齐纳二极管、用于高频的高频二极管。另外,作为保护元件一般使用齐纳二极管,但随着周边电路的精密化、应用微细化,被要求使用更高性能的保护元件 — TVS (Transient Voltage Suppressor)。

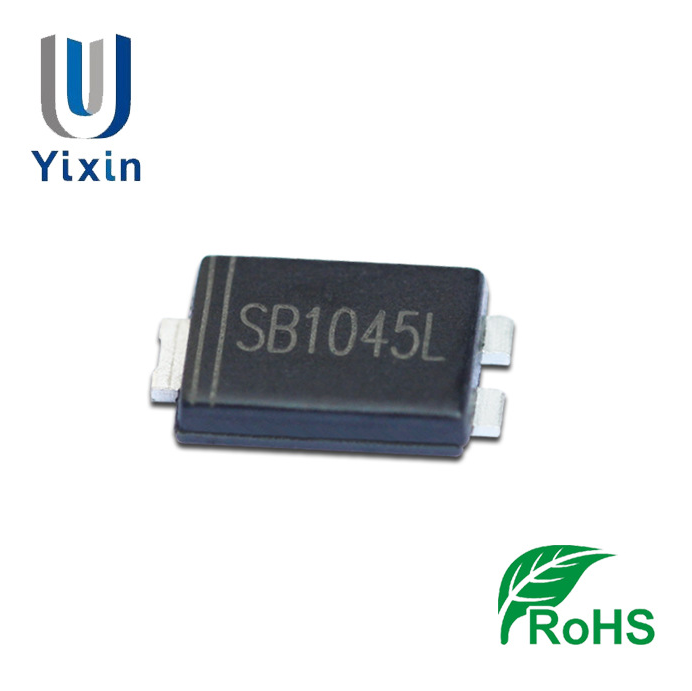

功率二极管是二极管的一类,是一种简单的半导体器件。与普通二极管一样,功率二极管具有两个端子并沿一个方向传导电流。

二极管的损耗组成

二极管损耗由以下三部分组成:

2.1 通态损耗Pc

在二极管处于正向导通的情况下,通过二极管的正向压降与正向电流的积,即称为通态耗损。

2.2.截止损耗Pb

二极管反向截止时,由反向漏电流Ir和反向截止电压Vr引起的损耗。

2.3.开关损耗Ps

二极管执行开和关动作时产生的损耗。由两部分组成,

(1)是二极管从截止状态到导通状态时的开通损耗Pon;

(2)是二极管从导通状态到反向截止状态时的关断损耗Poff。

而Poff又由二极管关断时ta反向恢复期间损耗Poffa和tb反向恢复期间损耗Poffb两部分组成。

2.4.总损耗Pd

总损耗PD=Pc+Pb+Ps

功率二极管在工作过程中会产生一定的损耗,这些损耗主要包括正向导通损耗、反向恢复损耗和开关损耗。

正向导通损耗:功率二极管在正向导通状态下,会产生一定的正向导通损耗,这主要是由于功率二极管的电阻会导致电压降和电流流失,从而产生能量损失。正向导通损耗与功率二极管的正向导通电阻、正向电流和电压有关。

反向恢复损耗:功率二极管在从反向导通状态切换到正向导通状态时,需要一定时间来恢复正向导通状态,这个过程中会产生反向恢复损耗。反向恢复损耗主要由于功率二极管在反向导通状态下储存了一定的电荷,在反向恢复时会释放出这些电荷,产生能量损失。反向恢复损耗与功率二极管的反向恢复时间、反向电流和反向电压有关。

开关损耗:功率二极管在从导通状态切换到截止状态时,会产生一定的开关损耗。这主要是由于功率二极管在导通状态下具有一定的电阻,从而产生电流和电压降,当切换到截止状态时,这些能量需要耗散,产生能量损失。开关损耗与功率二极管的导通电阻、导通时间和开关频率有关。

在实际应用中,功率二极管的损耗会导致电路效率降低,产生热量,影响电路的可靠性。因此,在选择功率二极管时,需要综合考虑其正向导通电阻、反向恢复时间、导通时间和开关频率等参数,以及电路的工作条件和要求,以降低功率二极管的损耗,提高电路效率和可靠性。
