共集电极放大电路的负载能力介绍
带负载能力指,在外接负载后,输出电压或电流的大小不受影响的能力。例如:功放电路外接一个负载,假设功放此时提供的电压是5v,最大的输出电流是1A,我们测量负载两端的电压,看负载两端的电压是不是稳定在5v,如果是,则说明这个功放电路可以驱动这个负载工作,如果不能稳定在5v,则说明功放电路带不动这个负载!

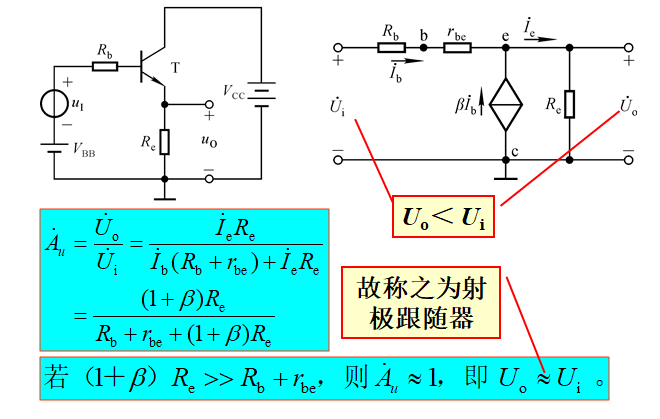

本文以共集电极放大电路为例:

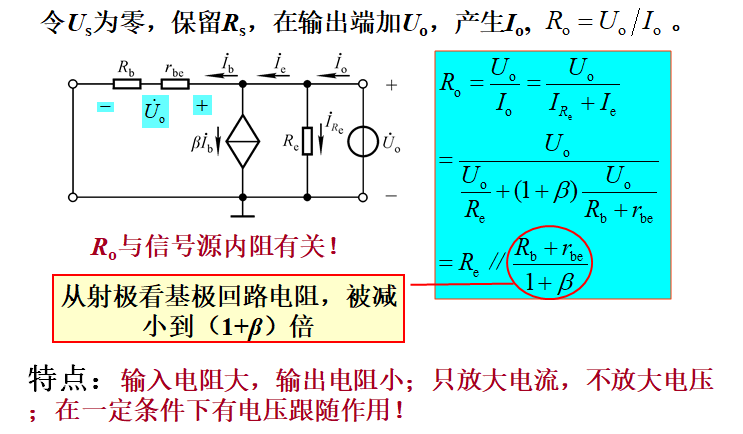

从上图可以看到,共集电极放大电路的输出电阻比较小。
在输出电路加上负载RL以后,要判断这个电路的负载能力强不强,只要判断这个负载会不会给原来的电路带来比较大的变化。
我们知道,两个电阻并联以后:
我们可以认为,R1是原电路的输出电阻Ro,R2是负载RL,因为R0比较小,所以当负载RL比较大的时候,并联后的总电阻还是接近于R0;只有当RL比较小的时候,才能对并联后的总电阻产生较大的影响。因此,我们认为,共集电极放大电路具有外接较小的负载电阻RL的能力,也就是负载能力较强。
