新型电路原理

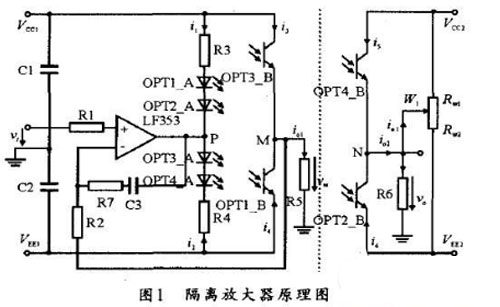

图1所示是隔离放大器的原理电路。本隔离放大电路主要由光电耦合器和运算放大器构成。光电耦合器选用普通光耦TLP521，运算放大器则选择通用运算放大器LF353。通过这两种普通器件的搭配。所得到的隔离放大器性能和专用模拟隔离放大器的性能相近。

图1所示是放大器加普通光耦组成的隔离放大电路。本隔离放大电路由输入和隔离输出两部分构成，且两部分使用隔离的电源(Vcc1、Vee1和Vcc2、Vee2供电。

输入部分由运放U1，电阻R1、R2、R3、R4、R5，电容C1、C2，光电耦合器OPT1、OPT2、OPT3、OPT4的发光二极管部分OPT1_A、OPT2_A、OPT3_A、OPT4_A和OPT1、OPT3的光敏三极管部分OPT1_B、OPT3_B组成，由正电源Vcc1和负电源Vee1供电。

OPT1_A、OPT2_A和OPT3_A、OPT4_A的电流构成差动放大输入。R1和R2为运放的输入电阻，R3和R4可为四个光耦的发光二极管(LED)提供偏置和控制电流。运放U1和光耦OPT1、OPT3组成了一个射级跟随器，R5上的电压即为运放的输入电压。

运放的带宽决定着构成隔离放大器的带宽。现有的集成模拟隔离放大器的带宽均在100kHz以下，而常用运放的带宽是这个带宽的几倍到几十倍。

因此，本设计选用一般的运放就可以满足输入部分的带宽要求。所以，输入级的运算放大器可选用普通运放(如LF353)。R7和C3用来滤波。本电路的隔离输出部分由OPT2、OPT4的光敏三极管OPT2_B、OPT4_B、电位器W1和输出电阻R6组成。

OPT2_B和OPT4_B为隔离输出，它的电路结构和输入部分的光敏三极管相似，用于为输出级提供电流。电位器W1用来调零。而两部分光耦的电流传输比有偏差时，就会造成光耦LED电流相等而输出级电流差不相同，从而使输出电压vo的零点产生漂移。因此，调节电位器W1可以消除这种由于光耦器件特性偏差所带来的零点漂移。R6为输出负载，它和电位器W1共同决定输出电压vo。
