光电二极管与光电三极管检测

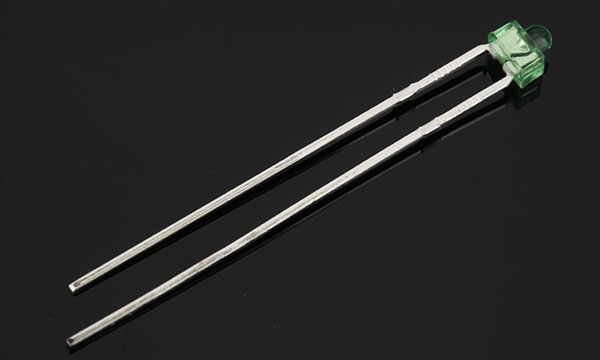

光电二极管、光电三极管是电子电路中广泛采用的光敏器件。光电二极管和普通二极管一样具有一个PN结，不同之处是在光电二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。光电三极管除具有光电转换的功能外，还具有放大功能，在电路图中文字符号一般为VT。光电三极管因输入信号为光信号，所以通常只有集电极和发射极两个引脚线。同光电二极管一样，光电三极管外壳也有一个透明窗口，以接收光线照射。

光电二极管与光电三极管外壳形状基本相同，其判定方法如下：

遮住窗口，选用万用表R*1K挡，测两管脚引线间正、反向电阻，均为无穷大的为光电三极管。正、反向阻值一大一小者为光电二极管。

光电二极管检测：首先根据外壳上的标记判断其极，外壳标有色点的管脚或靠近管键的管脚为正极，另一管脚为负载。如无标记可用一块黑布遮住其接收光线信号的窗口，将万用表置R*1 K挡测出正极和负极，同时测得其正向电阻应在10K~20K间，其反向电阻应为无穷大，表针不动。然后去掉遮光黑布，光电二极管接收窗口对着光源，此时万用表表针应向右偏转，偏转角度大小说明其灵敏度高低，偏转角度越大，灵敏度越高。

光电三极管检测：光电三极管管脚较长的是发射极，另一管脚是集电极。检测时首先选一块黑布遮住起接收窗口，将万用表置R*1       K挡，两表笔任意接两管脚，测得结果其表针都不动（电阻无穷大），在移去遮光布，万用表指针向右偏转至15K~35K，其向又偏转角度越大说明其灵敏度越高。

检测结果凡符合以上规律的光电二极管、光电三极管可初步认为其能满足使用需要。
