光电二极管测试好坏的方法

返回列表来源:壹芯微 发布日期 2019-08-28 浏览:-

光电二极管和普通二极管一样,也是由一个PN结组成的半导体器件,也具有单方向导电特性。但在电路中它不是作整流元件,而是把光信号转换成电信号的光电传感器件。

光电二极管原理

普通二极管在反向电压作用时处于截止状态,只能流过微弱的反向电流,光电二极管在设计和制作时尽量使PN结的面积相对较大,以便接收入射光。光电二极管是在反向电压作用下工作的,没有光照时,反向电流极其微弱,叫暗电流;有光照时,反向电流迅速增大到几十微安,称为光电流。光的强度越大,反向电流也越大。光的变化引起光电二极管电流变化,这就可以把光信号转换成电信号,成为光电传感器件。

光电二极管的好坏测试方法

光电二极管的种类很多,多应用在红外遥控电路中。为减少可见光的干扰,常采用黑色树脂封装,可滤掉700nm波长以下的光线。光电二极管对长方形的管子,往往做出标记角,指示受光面的方向。一般情况下管脚长的为正极。光电二极管的管芯主要用硅材料制作。光电二极管常用英文缩写PD表示。

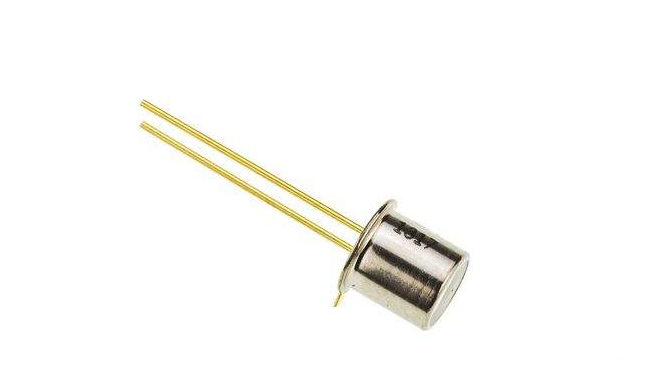

光电二极管

测量光电二极管有以下三种方法。

(1)电阻测量法:用万用表R&TImes;100或R&TImes;1K挡。像测普通二极管一样,正向电阻应为10K左右,无光照射时,反向电阻应为∞,然后让光电二极管见光,光线越强反向电阻应越小。光线特强时反向电阻可降到1K以下。这样的管子就是好的。若正反向电阻都是∞或零,说明管子是坏的。

(2)电压测量法:把万用表(指针式)接在直流1V左右的挡位。红表笔接光电二极管正极,黑表笔接负极,在阳光或白炽灯照射下,其电压与光照强度成正比,一般可达0.2~0.4V。

(3)电流测量法:把指针式万用表拨在直流50μA或500μA挡,红表笔接光电二极管正极,黑表笔接负极,在阳光或白炽灯照射下,起短路电流可达数十到数百微安

不同种类的二极管如何代换:

1、检波二极管的代换 检波二极管损坏后,若无同型号二极管更换时,也可以选用半导体材料相同,主要参数相近的二极管来代换。在业余条件下,也可用损坏了一个PN结的锗材料高频晶体管来代用。

2.整流二极管的代换 整流二极管损坏后,可以用同型号的整流二极管或参数相贩其它型号整流二极管代换。

通常,高耐压值(反向电压)的整流二极管可以代换低耐压值的整流二极管,而低耐压值的整流二极管不能代换高耐压值的整流二极管。整流电流值高的二极管可以代换整流电流值低的二极管,而整流电流值低的二极管则不能代换整流电流值高的二极管。

3、稳压二极管的代换 稳压二极管损坏后,应采用同型号稳压二极管或电参数相同的稳压二极管来更换。

可以用具有相同稳定电压值的高耗散功率稳压二极管来代换耗散功率低的稳压二极管,但不能用耗散功率低的稳压二极管来代换耗散功率高的稳压二极管。例如,0.5W、6.2V的稳压二极管可以用1W、6.2V稳压二极管代换。

4、开关二极管的代换 开关二极管损坏后,应用同型号的开关二极管更换或用与其主要参数相同的其它型号的开关二极管来代换。

高速开关二极管可以代换普通开关二极管,反向击穿电压高的开关二极管可以代换反向击穿电压低的开关二极管。

5、变容二极管的代换 变容二极管损坏后,应更换与原型号相同的变容二极管或用其主要参数相同(尤其是结电容范围应相同或相近)的其它型号的变容二极管来代换。

光电二极管

晶体二极管的识别方法及其作用 :

晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。

1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。

3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。

常用的1N4000系列二极管耐压比较如下:

型号 1N4001  1N4002  1N4003  1N4004  1N4005  1N4006  1N4007

耐压(V) 50  100  200 400  600  800 1000

电流(A) 均为1
