反相器与电压跟随器原理图文介绍

1 反相器

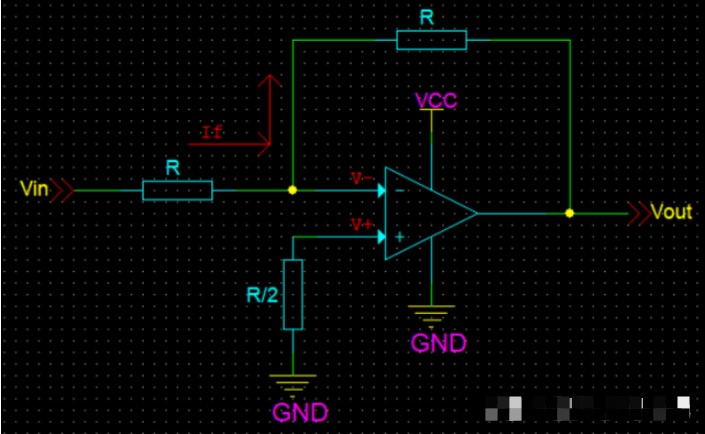

如上图所示，如果令反相比例运算放大器中的电阻R1 = Rf = R，R2 = R/2，则就可以得到：

Vout = -Vin

即输入电压与输出电压大小相等，相位相反。

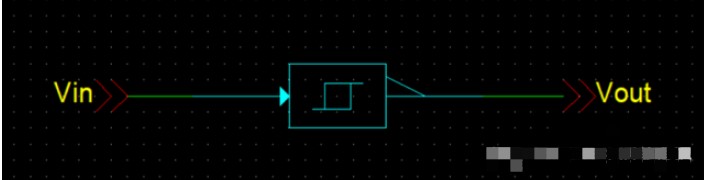

其电路结构也可以简化为：

2 电压跟随器

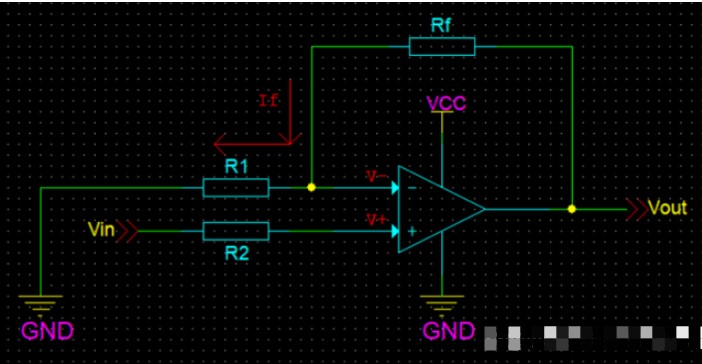

如上图所示，如果令同相比例运算放大器中的电阻R1 = 0 Ω或者Rf = ∞，则就可以得到：

Vout = Vin

即输入电压与输出电压大小相等，相位也相同。

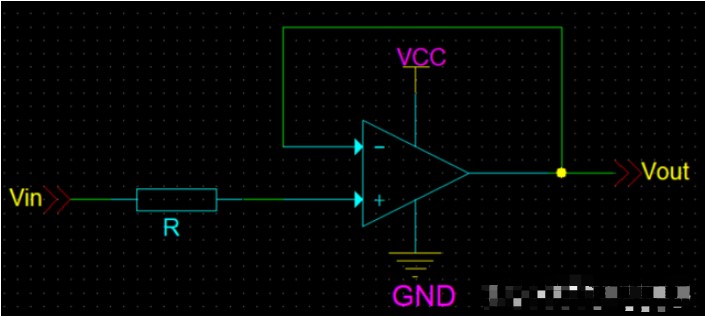

其电路结构也可以简化为：
