蜂鸣器中三极管的接法和作用

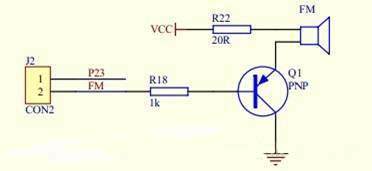

PNP三极管集电极接蜂鸣器：

说两点：

第一 ，三极管有有四个状态，截止，放大，饱和，偏置，我们在单片机电路里，用三极管，基本就是用两种状态，截止和饱和状态，即把三极管用作开关来用的（饱和后的压降很低，相当于开关），一般不会用作放大，一是因为现在集成的放大器很多，根本用不到三极管，二是单片机电路多为数字信号，三极管无法放大数字信号。在单片机电路里，还会用到三极管的偏置状态，是用来做电平转换的，比如3.3V和5V的转换。

第二，你的这个三极管，其实用法是有问题的，当然，你的这个电路是能够工作的，但是，三极管的功耗比较大，因为三极管导通时，会在放大与饱和状态频繁转换，正确的用法是：

要么，你将Q1改作NPN三极管，要么，你将Q1和R22调换一下位置。

三极管作为开关，正确的用法是

NPN型：从设备取电流，导向地面

PNP型：从电源取电流，导向用电设备。

R18的取值就是保证在Q1能够饱和导通的情况下电流又不会太大。

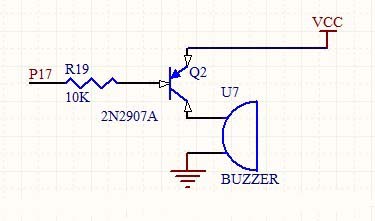

PNP三极管发射极接蜂鸣器：
